1.平面连接构件：
技术参数：
材料：Q235钢
防腐处理：电镀锌、热浸镀锌、达克罗；
产品特点：
无需焊接；增强支吊架系统的强度和稳定性，并与
槽钢宽度相适应，紧密配合；安装便捷，安全可靠。
应用：适用于连接各类槽钢、托臂；适用于平面角和垂直角的简单快速安装；配合其他配件，组成稳定的支吊架，增强支吊架的系统强度和力学稳定性。
广泛应用于抗震支吊架系统。
安装：
连接件上的圆孔，可与槽钢、托臂结构完美连接；使用
弹簧螺母及六角
螺栓连接。
产品数据：
编号 品名 设计值KN 锁紧扭矩N.M 重量g 标准量
C201101 T型连接件 4 40 283 20
C201102 十字连接件 4 40 470 20
C201103 一字连接件 4 40 250 20
C201104 L型平面连接件1 4 40 380 20
C201104 L型平面连接件2 4 40 476 20

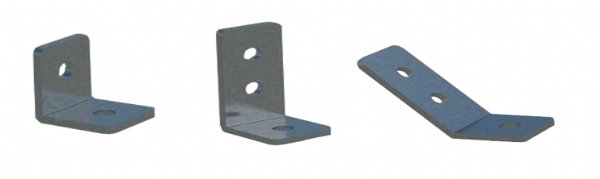

2.角连接构件
技术参数：
材料：Q235钢
防腐处理：电镀锌、热浸镀锌、达克罗；
产品特点：
保证安装角度；可承受高强度对应方向的荷载；灵活性强，安装方便。
应用：通用配件；通过弹簧螺母和
六角螺栓与槽钢连接；方便安装、拆卸和调节。广泛应用于抗震支吊架系统。
安装：
灵活性强；可直接作为连接件连接槽钢、托臂等，可按实际工况精确调节。
产品数据：
编号 品名 设计值KN 锁紧扭矩N.M 重量g 标准量
C202101 直角短连接 3.2 40 160 20
C202102 直角长连接 6.2 40 248 20
C202103 斜边连接件 2.5 40 500 20

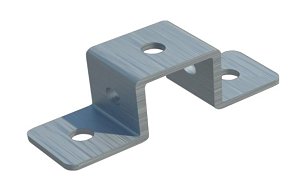

3.多维连接构件
技术参数：
材料：Q235钢
防腐处理：电镀锌、热浸镀锌、达克罗；
产品特点：
提高了角支撑的整体刚度；增加了力学稳定性和抗剪刚度。
应用：通用配件，通过弹簧螺母和六角螺栓与槽钢连接。
广泛应用于抗震支吊架系统。
安装：
灵活性强；使用弹簧螺母及六角螺栓连接。
产品数据：
编号 品名 设计值KN 锁紧扭矩N.M 重量g 标准量
C203101 几字连接件 5 40 260 20
C203102 三维连接件 8.5 40 750 10

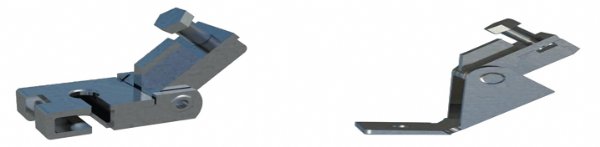

4.铰连接构件
材料：Q235钢
防腐处理：电镀锌、热浸镀锌、达克罗；
产品特点：
无需焊接；可在180°任意调节角度；安装灵活，快捷方便。
应用：广泛应用于抗震支吊架系统。
安装：
适合于不同的槽钢连接，配合槽钢，使用弹簧螺母和螺栓锁紧。
产品数据：
编号 品名 设计值KN 锁紧扭矩N.M 重量g 标准量
C204101 铰连接构件 9 40 1800 10

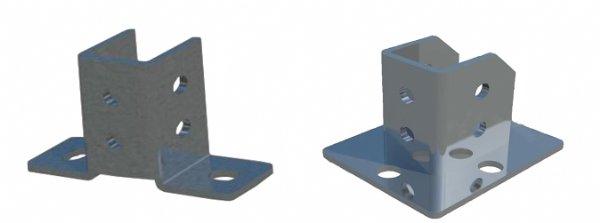

5.底座槽钢连接构件
技术参数：
材料：Q235钢
防腐处理：电镀锌、热浸镀锌、达克罗；
焊接：混合气体保护焊
产品特点：
槽钢底座焊接牢固，保证底座的安全性；底座椭圆孔设计，方便安装调节；侧面圆孔设计，提供多方面固定；安装灵活，快捷方便。
应用：与槽钢配件装配使用，提供紧固的支撑和连接；广泛应用于抗震支吊架系统。
安装：
适用不同的槽钢连接件；配合槽钢，使用弹簧母和螺栓锁紧，使用锚栓固定。
产品数据：
编号 品名 设计值KN 锁紧扭矩N.M 重量g 标准量
C205101 槽钢底座连接件1 9 40 610 20
C205102 槽钢底座连接件2 9 40 1250 10
6.抗震连接构件
技术参数：
材料：优质碳素钢；
不锈钢防腐处理：电镀锌、热浸镀锌、达克罗；
产品特点：
用于支架连接混凝土结构或连接槽钢。
应用：
连接支架与主体结构或支架的构件；广泛应用于抗震支吊架系统。
安装：
用M12-M22后扩底螺栓（固定在混凝土主体上）或M12-M22
螺丝（固定在槽钢上）固定，成套使用，安装便捷。
产品数据：
编号 品名 设计值KN 拧爆螺栓 螺栓 标准量
C301101 Ⅰ型抗震连接件A 9 M12 25
C301102 Ⅱ型抗震连接件A 12.3 M12 M12 25
C301103 Ⅱ型抗震连接件B 12.3 M12 M12 25
C301104 Ⅱ型抗震连接件C 12.3 M12 M12 25
