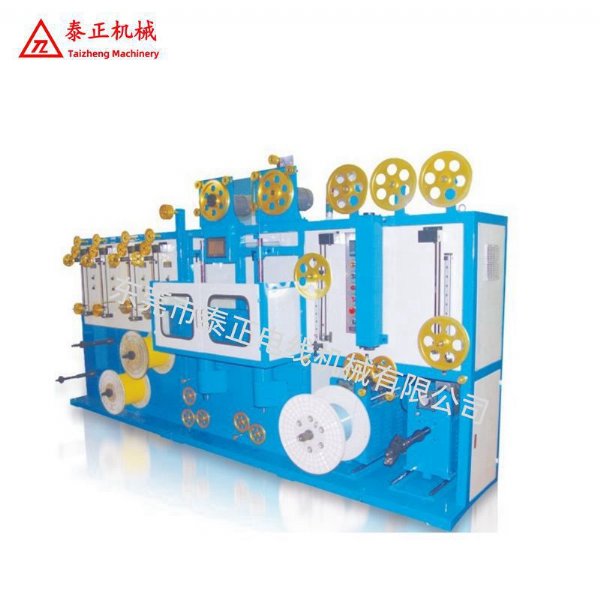

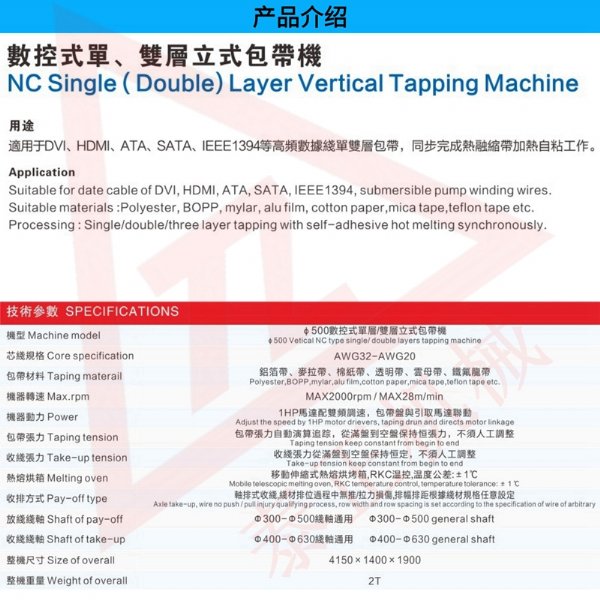

卧式包带机及数控立式包带机主要用于各种
电线电缆表面的绕包，如铝箔、棉纸、透明带、耐火阻燃带、铝箔、麦拉带等。
2 主要技术参数
2.1 适用线径：Φ5～Φ25 mm
2.2 适用包带盘尺寸：直径Φ350
2.3 适用包带宽度： 8-30mm
2.4 适用材料：棉纸，麦拉带，铝箔
2.5 包带节距：可根据线径大小任意调节
2.6 包带张力：1.2KG磁粉张力
2.7 绕包方向: 左右可调
2.8 *大储带量：800mm
2.9 收线盘径：Φ1600mm
2.10 包带转速：2500r/min 变频调速
2.11 包带头：三头
2.12 包带盘：材质铝合金，动平衡校正
2.13 设备方向：按照需方要求
2.14 设备颜色：按需方提供色板执行
3 设备主要组成部件
3.1 1600 端轴式放线架：1台
3.2 中心包带机：3台
3.3 800kg 履带牵引：1台
3.3 Φ1600 端轴式收线架：1台
4 机械配置
4.1 1600 端轴式放线架
4.1.1放线形式：端轴顶针被动式放线，左、右立柱均可同时或单独
移动夹紧（放松）线盘；左、右顶针可同时或单独提升（下降）
4.1.2 适用线盘规格：PN800～PN1600
4.1.3 适用线盘宽度：600～1180mm
4.1.4 承载线盘重量：W≤5T
4.1.5 放线张力控制：气动摩擦盘式，可调节张力大小
4.1.6 顶针升降
电机： 1.1KW（带摆线针轮
减速器）
4.1.7 立柱移动电机: 0.75KW（带摆线针轮减速器）
4.2 中心包带机
4.2.1 适应孔径Φ70mm，盘径Φ350mm，宽度范围8mm-30mm棉纸，麦拉带，铝箔
4.2.2 马达：三相380V 2.2KW
4.2.3 包带张力：1.2KG磁粉张力
4.2.4
变频器：三相380V 2.2KW汇川变频器
4.2.5 包带制动：2.5KG单板刹车
4.3 包带标准带盘尺寸
4.3.1 内孔: Φ50mm
4.3.2 盘径: Φ500mm
4.3.3 宽度: 10-50mm
4.4 800Kg 气压式履带
牵引机4.4.1 牵引结构：气压式履带牵引, 平皮带通过气压夹紧电缆，气压大小可调
4.4.2 *大牵引力：800Kg
4.4.3 履带接触长度：1200mm
4.4.4
气缸对数：5对
4.4.5 电机功率：7.5KW
4.4.6 卧式包带机及数控立式包带机该部件由传动轴与主机联接，与主机联动，牵引速度可由 36级牵引
变速箱调节，平皮带与缆线接触可保证缆线在包带后不变形和不被擦伤
4.5 1600 端轴式收排线架F
4.5.1 适用线盘规格：PN800～PN1600
4.5.2 适用线盘宽度：600～1180mm
4.5.3 排线节距：5～40mm
4.5.4 收线电机：JLJ132-40N/4
4.5.5 排线形式：
丝杆排线、排线速度跟踪收线速度，排线节距无级可调
4.5.6 端轴式电动夹紧（放松）、提升（下降）线盘
4.5.7 顶针升降电机： 1.1KW（带摆线针轮减速器）
4.5.8 立柱移动电机: 0.75KW（带摆线针轮减速器）
4.6 计米器
4.6.1 五位电子计米器计米,到米自动停报警停机
5 电气控制
5.1 本机
电源为: 三相五线制, 380v±10％ 50Hz，单相控制电压 220v
5.2 马达缓慢启动
5.3 五位电子计米器计米,到米自动停报警停机
6 气压控制
6.1 总气压设定，总气压要求不小于6kgf/c㎡
7 装机容量
7.1 机组总功率约30KW
8 设备重量
8.1 1600 端轴式放线架约1.5吨, 中心包纸机约300KG/每头，800Kg 1600 端轴式收排线架约2吨.F气压式履带牵引机约2.5吨，
9 主要品牌
9.1 马达：德国西门子
9.2 变频器品牌：汇川
9.3
PLC和触摸屏采用德国西门子
9.4主要低压电气元件采用国内知名品牌产品
9.5
轴承：NSK、轴承采用哈、瓦、洛产品牌
