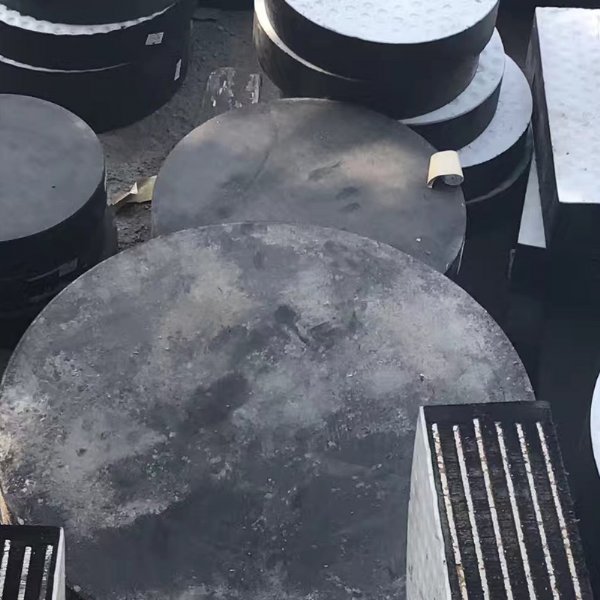

公路桥梁板式橡胶支座

  • 价格:电询
  • 产地:衡水
  • 品牌:明兴
  • 型号:GYZ/GJZ型
  • 规格:齐全
  • 联系:段经理 0318-4351381 15732837812
              联系我时请告知是在建材采购网看到的
  • 公司:衡水汉江橡塑科技有限公司
  • 产品介绍
    板式橡胶支座设计要求
    1、板式支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4-2004的要求.
    2、板式橡胶支座使用阶段平均压应力бC=10MPa (S<7时бC=8MPa);橡胶硬度60(IRHD)时,其常温下剪变模量G=1.OMpa 。剪变模量随温度下降而递增,当累年*冷月平均温度的平均值O~-10℃时为寒冷地区,G=1.2MPa;当低于-10℃时为严寒地区,G=1.5MPa;当低于-25℃时,G=2.0MPa。全国气温分区图见JTG D60-2004附录B。
    3、支座橡胶弹性体体积模量Eb=2000MPa。支座与混凝土接触时,摩擦系数μ=0.3,与钢板接触时,摩擦系数μ=0.2。聚四氟乙烯板与不锈钢板接触(加硅脂)时,μf=0.06,当温度低于-25℃时,μf值增大30%,当不加硅脂时,μf应加倍。若有实测资料时,也可按实测资料采用。
    4、橡胶支座剪切角α正切值,当不计制动力时,tanα不大于0.5 ,当计入制动力时,tanα不大于05、橡胶支座的计算和验算均应满足JTG D62-2004的要求。
    普通板式橡胶支座规格表示方法
    普通板式橡胶支座代号,矩形为GJZ、圆形为GYZ。其规格系列见表1,表中符号意义如下:ιa×ιb或d-----平面尺寸或直径;Rck-----***承压力;S-----形状系数;t-----支座总厚度;△ι1,-----不计制动力时***位移量;△ι2 -----计人制动力时***位移量;
    t e-----橡胶层总厚度;tanθ-----允许转角正切值;RGk-----抗滑***承压力
