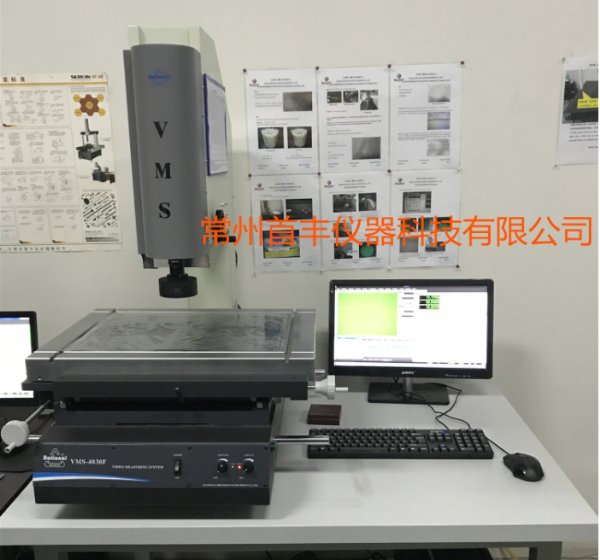

供应万濠VMS-4030F型
影像测量仪 ，二次元影像测量仪
产品用途
影像测量仪适用于以二维坐标测量为目的的一切应用领域，广泛应用于在机械、电子、仪表、塑胶等行业。
产品特点
● 多种形式光源，保证满足多样性测量需求
● 软件辅助调光，便于使用者知道光栅否过度饱和
● 激光指示器专利技术方便对焦和定位
● 可实现高度辅助测量
● 采用T型槽
工作台，方便各种夹治具的安装，不受限制(VMS-1510F机型除外)
● 光栅尺分辨力为0.5μm ● 脚踏开关与软件配合，操作更简便
● 可选配：十字线、DC3000
数显表、同轴光镜头、智能倍率识别镜头、电脑
技术规格参数
仪器型号 VMS-4030F
工作台 金属台尺寸(mm) 606*466
玻璃台尺寸(mm) 450*350
运动行程序(mm) 400*300
仪器重量(kg) 240
外形尺寸(长*宽*高)mm 970*670*940
Z轴升降行程(mm) 200(特殊订购400)
X、Y、Z数显分辨力 0.5μm
X、Y坐标示值误差 (2.5+L/100)μm(L为被测长度，单位：mm)
影
像
系
统
摄像机 1/2〞彩色CCD摄像机
变倍镜头 变倍镜头/带同轴光变倍镜头(二选一)
变倍物镜倍率 0.7X--4.5X
视频倍率 23.5X---148X
物方视场 11.1mm--1.7mm (物方视场为对角线的长度)
表面光源与透射光源均用LED，亮度可调
电 源 AC110V-----220V 50/60Hz
功 率 50 W (不包含电脑)
测
量
与
瞄
准
系
统 VMS-F/Ⅰ(选)基本型 十字线产生器/DC3000/微型
打印机(选购)
VMS-F/Ⅱ(选)标准型 QIM3008软件/USB-302/客户自备电脑
VMS-F/Ⅲ(选)增强型 QIM3008软件/标准球/M3D-MB软件/USB-303/RENISHAW简易测头/17 显示器/电脑(选配)
仪器配件
仪器配件 1X镜筒(标配) 0.5X镜筒(选配) 工作距离
变倍镜头 0.7X~4.5X 0.7X~4.5X mm
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
0.5X(选配) 11.8X--74X 22--3.4 5.9X--37X 44--6.8 175
1X(标配) 23.5X--148X 8.1--1.3 16.5X--97.5X 16.2--2.6 92
2X(选配) 47X--296X 5.5--0.9 23.5X--148X 11.1--1.7 36
建议放置台：载重需要 ≥350kg；尺寸(长*宽*高)：1000*600*500(mm)
注：物方视场为对角线长度；参数为标配，非标配询问客服
