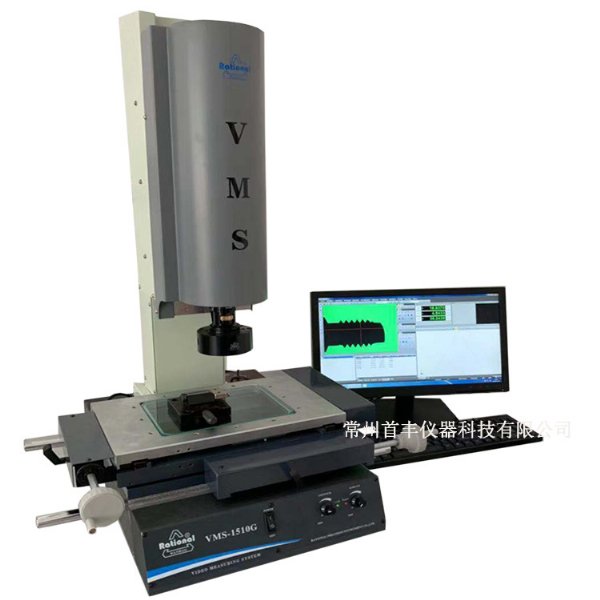

VMS-1510G万濠手动
影像测量仪 ，二次元影像测量仪
产品名称：万濠VMS-1510G 影像测量仪、影像仪、二次元测量仪
产品用途：该仪器适用于以二坐标测量为目的的一切应用领域，如机械、电子、仪表、塑料、冲压等行业被广泛使用。
产品特点：仪器具有多种数据处理，显示、输入、输出功能，工件摆正功能非常实用；仪器备有R232接口，与电脑连接后，采用的测量软件QMS3D-M可对测绘图形进行处理及输出。客户也可根据自己的需要开发适合
本公司的测量软件。用户可根据各自的需要选配
打印机和不同的测量瞄准系统。
本仪器采用国产品牌变焦镜头和彩色1/3CCD
摄像机。
配置不同，价格不同。
仪器型号：VMS-1510G
仪器
工作台金属台尺寸：354*228mm
仪器工作台玻璃台尺寸：210*160mm
仪器工作台运动行程（X/Y/Z):150*100*150mm
仪器净重量：100Kg
仪器外形尺寸（长宽高）540*560*850mm
仪器X/Y/Z 分辨率：0.5μm
重复精度：2μm
工作距离：108mm
仪器X/Y 坐标示值误差：（2.5+L/100）μm 【L为被测工件长度，单位：mm】
影像系统--摄像机：国产1/3彩色CCD摄像机
影像系统--变焦镜头：国产变焦镜头
影像系统--变焦镜头倍率：0.7-4.5 倍
影像系统--视频倍率：26.1-148X
影像系统--物方视场：8.1-1.3Mm【物方视场为对角线的长度】
影像系统--上下光源均采用LED照明，亮度可调，寿命长。
仪器
电源：180V(AC)--260V(AV) 50HZ 仪器总功率：50W （不包含电脑）
基本配置：仪器主机壹台、数据转接盒USB305壹个、测量软件QMS3D-M一套。（电脑选配）
建议仪器放置工作台：载重需≥350kg，尺寸（长宽高）1200*700*600mm （选配）
