VMS-3020G常州万濠手动影像
测量机，万濠2.5次元测量仪
万濠Rational

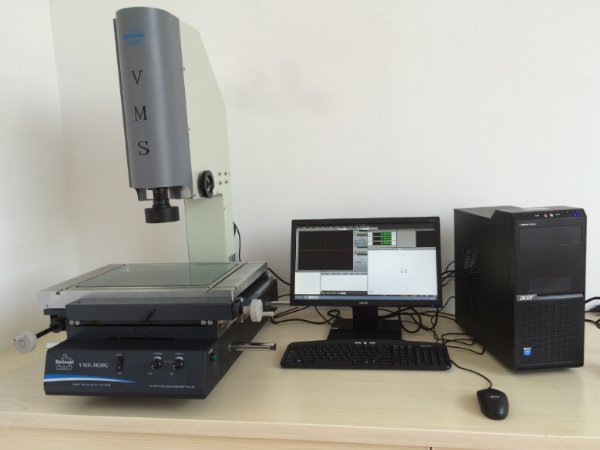

影像测量仪VMS-3020G
VMS-3020G常州万濠手动影像测量机用途:
VMS-3020G常州万濠手动影像测量机适用于以二维坐标测量为目的的一切应有领域,在机械,电子,仪表,塑料等行业被广泛应用.
VMS-3020G特点:
1.QMS3D-M量测软件,和高清晰彩色
摄像机.
2.软件辅助调光,便于使用者知道光是否过度饱和.
3.可通过激光指示器寻找被测工件的具体位置,可适应复杂的工件测量.
4.可实现高度辅助测量.
5.采用T型槽
工作台,方便各种夹治具的安装不受限制.(VMS-1510F除外)
6.光栅尺分辨力为0.5μm.
7.脚踏开关与软件配合,操作更简便.
可选配:十字线,DC3000
数显表,Renishaw简易测头,同轴光镜头,电脑.
VMS-3020G常州万濠手动影像测量机技术参数：
仪器型号
VMS-3020G
工作台
金属台尺寸(mm)
500*330
玻璃台尺寸(mm)
350*250
运动行程序(mm)
300*200
仪器重量(kg)
140
外形尺寸(长*宽*高)mm
760*600*900
Z轴升降行程
200(特殊订购达400)
X、Y、Z数显分辨率
0.5μm
X、Y座标示值误差
(2.5+L/100) μm (L为被测长度，单位:mm)
影像系统
摄像机
彩色1/3〞CCD摄像机
变倍物镜倍率
0.7X~4.5X
视频总倍率
33X~195X
物方视场
8.1mm~1.3Mm (物方视场为对角线的长度)
电 源
AC220V~-AC110V 50/60Hz
功 率
50 W(不包含计算机)
规格
标准型
配置说明
QMS3D-M软件
仪器配件
仪器配件
1X镜筒(标配)
0.5X镜筒(选配)
工作距离
变倍镜头
0.7X~4.5X
0.7X~4.5X
mm
附加镜
视频倍率
物方视场(mm)
视频倍率
物方视场(mm)
0.5X(选配)
16.5X~97.5X
16.2~2.6
8.3X~48.5X
32.4~5.2
189
1X(标配)
33X~195X
8.1~1.3
16.5X~97.5X
16.2~2.6
108
2X(选配)
66X~390X
4~0.7
33X~195X
8.1~1.3
38
建议放置台: 载重需要 ≥350kg 尺寸(长X宽X高)1000*600*500(mm)
