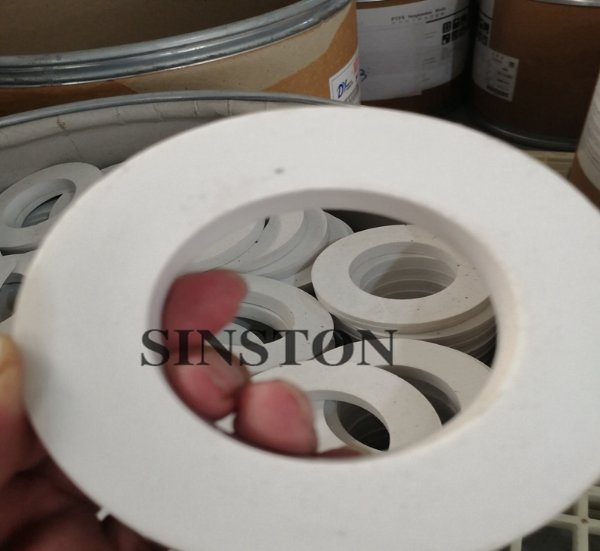

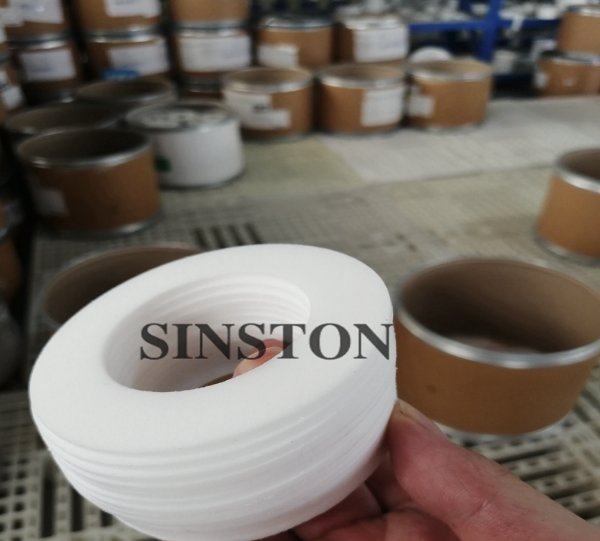

玻纤改性
聚四氟乙烯垫片性能特点：
1. 耐强酸.强碱,几乎耐所有的化学介质，熔融态碱金属及元素氟等除外。
2. 绝缘性能突出耐老化耐气候性好。
3. 摩擦系数较低,，不易粘结，安装拆卸容易
4. 产品洁净，可用于食品、医药等不允许污染的密封部位
5. 机械强度较高，车削性能好容易加工成不同的密封制品。
5. 线膨胀系数低，受压后容易发生冷流高温时产生蠕变或产生应力松弛现象，不适合用于高温高压部位。
四氟垫片使用行业：化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作，卫生要求高度严格的食品、饮料等加工生产部门。
使用设备：
管道、阀门、泵、压力容器、
热交换器、
冷凝器、发
电机、
空气压缩机、
排气管、
制冷机等
法兰连接处的密封部位
聚四氟乙烯垫片(PTFE垫)性能参数：
名称 单位 指标
密 度 ㎏/m3 2.10-2.30×103
结 晶 度 ％ 树脂93～97
淬火制品50～65
不淬火制品63～85
熔 点 ℃ 327
热变形温度 ℃ 55
维卡软化点 ℃ 110
热分解温度 ℃ ＞415
线膨系数(垂直于压力方向) 1/℃ 20～60℃ 10.3×10-5
20～100℃ 10.5×10-5
20～150℃ 11.4×10-5
20～200℃ 12.8×10-5
导热系数 W/m.K 0.256
泊松比（25℃） 0.40
折 光 率 ％ 1.37
吸 水 率 ＜0.01
对水的接触角 114°-115°
表面胀力 N/Cm 18.5×10-5
介电常数 （10H2） ≤1.8-2.2
体积电阻率 Ωm ≥1×1015
表面电阻率 Ω ＞1010
耐 电 弧 s ≥300
拉伸强度 MPa 27.6
断裂伸长率 ％ 238
压缩弹性模量 MPa 280
压缩强度5％ MPa 12.9
冲击强度（缺口） KJ/m2 2.0
弯曲强度 MPa 20.7
弯曲弹性模量 MPa 700
磨擦系数（负荷2MPa） （时间30mm） 0.11
磨损量（同上） mg 249
磨痕宽度（同上） mm 15.8
以上为HG2-234-76聚四氟乙烯(PTFE)树脂技术标准所规定的指标值。
※客户根据不同使用工况条件选择不同的材料，有特殊工矿的可要求。
四氟垫片技术标准:

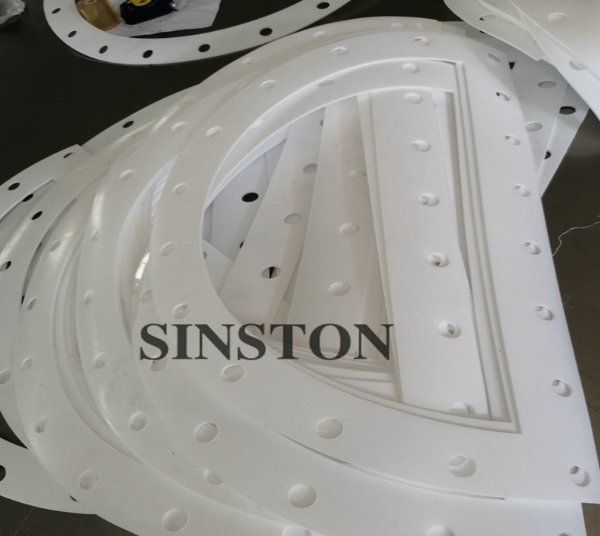

可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，GB及其它标准。可提供圆型、方型等异型形状，并可根据需要提供加筋条型四氟垫片。
国内相关标准：
GB/T 9126-2008|管法兰用非金属平垫片 尺寸
GB/T 17727-08|船用法兰用非
金属垫片 尺寸
HG/T 20627-2009|钢制管法兰用非金属平垫片（Class系列）
HG/T 20606-2009|钢制管法兰用非金属平垫片（PN系列）
QB/T 3626-1999|聚四氟乙烯棒材
QB/T 3625-1999|
聚四氟乙烯板材
HG2-234-76聚四氟乙烯(PTFE)树脂技术标准
QB/T 3624-1999|聚四氟乙烯
管材JB/T 10688-2006|聚四氟乙烯垫片 技术条件
