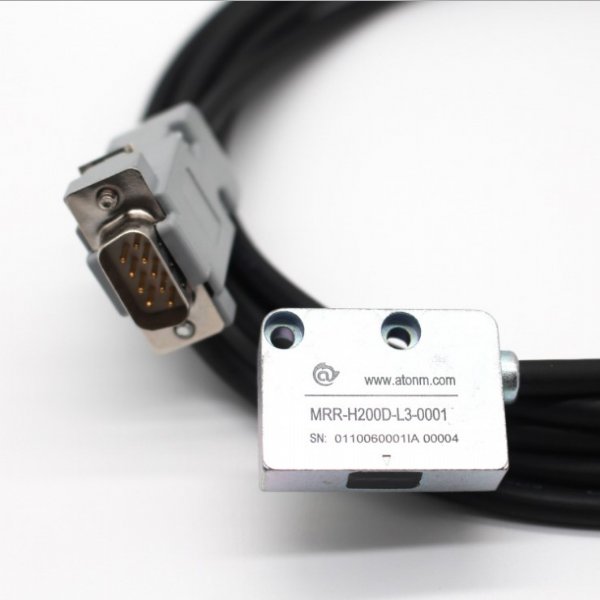

阿童木MRR系列磁栅尺读数头

详细介绍:
磁栅尺读数头工作原理是利用与录音技术相似的方法,通过录磁头在磁性尺(或盘)上录制出间隔严格相等的磁波这一过程称为录磁。已录制好磁波的磁性尺称为磁栅尺。磁栅尺上相邻栅波的间隔距离称为磁栅的波长,又称为磁栅的节距(栅距)。
非接触式扫描磁场,并将模拟测量值转换为绝对或增量输出信号。作为完整的测量系统,该磁性测量技术,尤其是非接触测量技术适用于线性和径向位置的检测,同样也适用于转数或角度的检测。在工业极端条件下的测量对稳定性和可重复性要求很高,正是在此方面,磁栅尺解决方案值得您考虑和选择:灰尘、油脂、振动、冲击和温度都不是障碍。
磁栅尺作为一种开放式的、坚固耐用的磁性测量系统,这种集成了信号转换模块的磁性传感器具备直接数字信号输出装置,与磁尺结合使用,形成了一个开放而且可靠的线性测量系统。

阿童木MRR系列磁栅尺读数头特点:
1.高可靠性:采用全金属外壳设计,全进口高柔耐磨屏蔽电缆,抗干扰软硬件电路设计;
2.高精度:分辨率精度可选:1um,5um,10um 亦可按客户要求定制;被测量装置平行安装,无机械转换误差;
3.高环境适应性:能耐受油污,液体,灰尘,振动等复杂的工作环境;
4.安装简单:采用差分或单端脉冲输出信号,产品外观小巧而精致,方便小空间安装

MRR系列产品型号
型号        磁极距   接口类型   线长   分辨率      安装距离
L200C-L3-001    2mm    单端     3M   0.01mm     0.1-0.5mm
L200D-L3-001    2mm    差分     3M   0.01mm     0.1-0.5mm
H200C-L3-001    2mm    单端     3M   0.01mm     0.1-1.0mm
H200D-L3-001    2mm    差分     3M   0.01mm     0.1-1.0mm
H500C-L3-001    5mm    单端     3M   0.01mm     0.1-1.5mm
H500D-L3-001    5mm    差分     3M   0.01mm     0.1-1.5mm
H200C-L3-0005    2mm    单端     3M   0.005mm     0.1-1.0mm
H200D-L3-0005    2mm    差分     3M   0.005mm     0.1-1.0mm
H500C-L3-0005    5mm    单端     3M   0.005mm     0.1-1.5mm
H500D-L3-0001    5mm    差分     3M   0.005mm     0.1-1.5mm
H200C-L3-0001    2mm    单端     3M   0.001mm     0.1-1.0mm
H200D-L3-0001    2mm    差分     3M   0.001mm     0.1-1.0mm
H500C-L3-0001    5mm    单端     3M   0.001mm     0.1-1.5mm
H500D-L3-0001    5mm    差分     3M   0.001mm     0.1-1.5mm

适合行业:直线电机,木工,玻璃机械,石材加工机械,折弯机械,金属加工机床,电子非标测控设备,印刷包装设备等。
