1． 用途
PG型
破碎机是为处理混在
管道中的固体物质而开发的新型污
水处理设备。该机能将混在管道中的
布片、木片、空瓶罐等固体物.送到破碎机中粉碎，而水可流过，以防止管道.处理设备的堵塞，保
证管道.处理设备正常运行。该设备既可以与传统泵站配合使用，也可以单独使用，主要适用于污
水处理厂和中转泵站。
本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、
软管、皮制品、塑料品等。
2． 适用环境.
该设备可安装于各种干式环境中，如室外，地下室，工作间等。.
3． 主要技术参数
型号 PG-25 备注
处理量 155m3/h
安装形式
法兰式安装
管径 250
典型切割后颗粒尺寸 6-12mm
管路*大允许压力 0.6MPa
电机功率 2.2KW
电机防护等级 IP55
电机绝缘等级 F
设计刀片使用寿命 2-3年 与水中杂质有关
电源 380V 三相 50Hz
电机防爆等级 选配 适合沼气环境
备 件
刀片 4片
滑动
轴承 2只
4． 产品特点
4.1在水中进行破碎处理，既能保护水处理设备，又可避免臭气外泄，保护环境。
4.2破碎性能优良，具有过载保护功能，运行安全可靠，可自动控制。如果破碎机在破碎污水中
固体物时产生过载，就会产生过载电流，电控系统会自动动作，破碎机会立刻出现瞬间反转，将
固体物排出，恢复正常工作。
4.3安装及维修保养简单。
5． 结构及工作过程

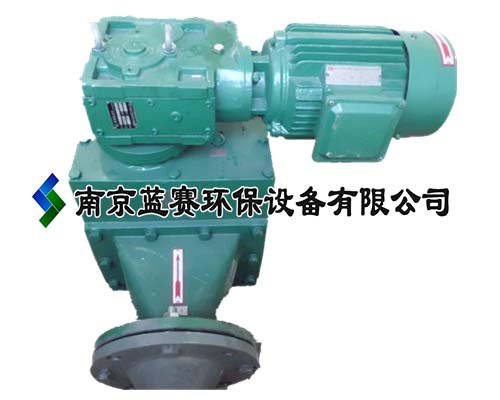

PG破碎机主要由立式破碎机、管道连接、
电控箱等构成。立式破碎机主要由驱动部件、主动轴、
从动轴、
铣刀、
机械密封、壳体等构成。破碎机驱动部件带动主动轴转动，同时主动轴通过精密
齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。
5.1结构特点：
5.1.1破碎机
减速机及电动机采用轴装式伞齿轮斜齿轮
减速器，使得破碎机结构紧凑，安装维护更
为方便。
5.1.2立式破碎机主动轴和从动轴转速不一，以便铣刀间夹渣的自清。
5.1.3立式破碎机所用铣刀呈左螺旋状和右螺旋状，装入主动轴和从动轴后再按左螺旋状和右螺旋
状布置，以减少破碎力，提高破碎机传动平稳性。
5.1.4立式破碎机轴承部采用机械密封，以保护立式破碎机轴承正常工作。
5.2独立的切割刀片和
垫片5.2.1切割刀片和垫片用高强度
合金钢，表面打磨均匀并硬化处理至*小45-50HRC。
5.2.2切割刀片、垫片和轴之间水平间隙不超过0.65mm，确保切割刀片正常驱动，减少磨损，并增
加垫片的压力。
5.2.3为保证颗粒大小，刀片齿尖高度不应超过齿根直径13 毫米。
5.3轴
破碎机的驱动轴和被驱动轴由高强度合金钢制成,调质处理,满足强度要求.
5.4.底座和机壳
破碎机底座由球墨铸铁铸造而成，有一个导流装置，它在引导固体颗粒直接进入粉碎型格栅的同时，
可起保护轴衬的作用。上机壳是球墨铸铁。
5.5减速器
减速器性能良好，适应于恶劣环境，具有较大的减震能力。
5.6电机
采用IP55电机，在空气中的电机可正常使用。马达额定功率是2.2KW，220/380 V/3 ph/50 Hz，马达
服务系数为1.15 ，在满负荷时，效率因子不低于85％，功率因子不低于80％。
6． 主要材质
切割刀片 热处理合金钢
垫片 热处理合金钢
轴 2 Cr13，
不锈钢底座
灰铸铁外壳 灰铸铁
.
紧固件 不锈钢
