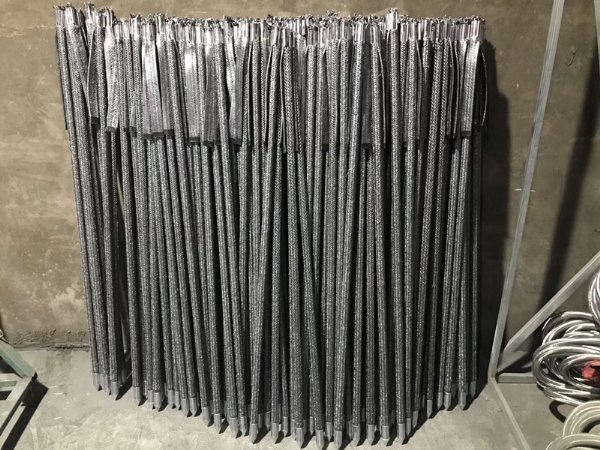

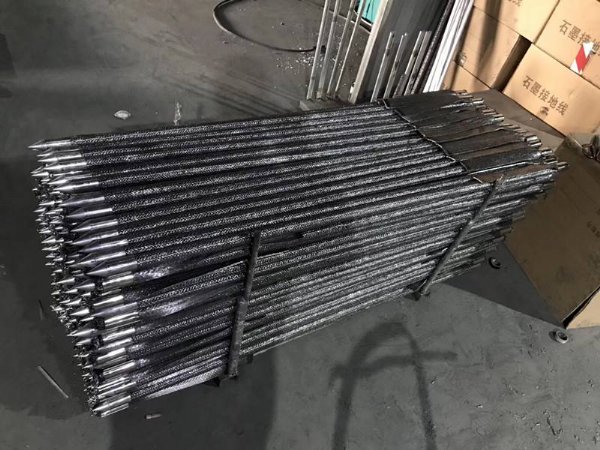

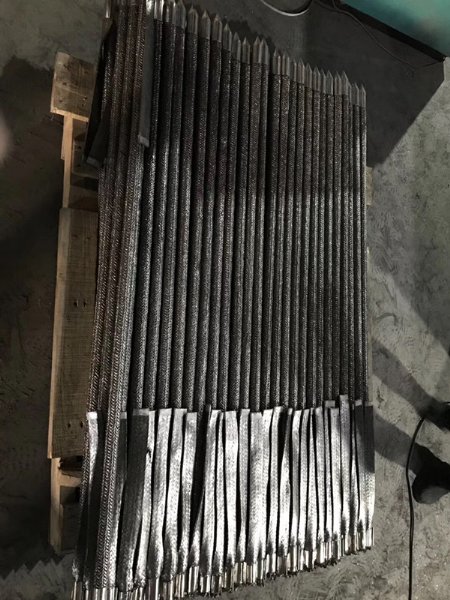

快装式柔性石墨

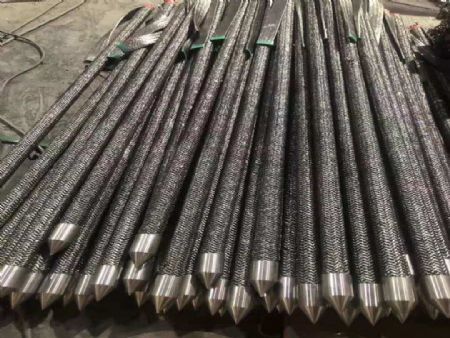

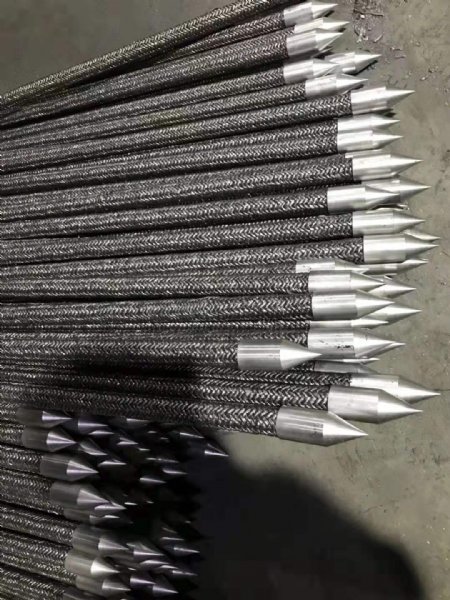

接地极，包括支撑芯棒、入地头、柔性石墨编织套和可拆卸动
力头，柔性石墨编织套套设在支撑芯棒外部，支撑芯棒的头部设有入地头，入
地头包括锥形尖和便于与支撑芯棒头部套接的圆管，圆管和支撑芯棒之间夹设
有柔性石墨编织套的端部，支撑芯棒的尾部设有可拆卸动力头。支撑芯棒尾部
与可拆卸动力头通过
螺纹连接。支撑芯棒、入地头和可拆卸动力头的材料均为
Q235
钢材。
有益效果：
1、本实用新型使用柔性石墨接地，具有良好的导电性与冲击电流耐受性，在大
电流冲击下结构稳定，满足雷电流和短路故障电流的排散；具有可靠地耐腐蚀
性，适用于酸、碱、盐、高海拔、沙漠、高温差等土壤，耐腐蚀性和适用性远
远优于现有等
离子接地极和金属接地极，并且与金属配合使用不会造成接地体
的腐蚀，降低了接地装置的全寿命周期成本；
2、安装时不需要在地面挖出深沟，用大锤即可砸入土壤中，施工量小，施工成
本低，效率高，安装方便；质量轻，占用空间小，运输方便；
3、用大锤即可砸入土壤中，与土壤的亲和度高，浸润性好，散流作用强，接地
效果优良；
4、可在不能破土开挖地面的场所使用。
多样式铠装式接地引下线、快装式接地极，石墨防雷接地呈电缆状，采用高碳
石墨等材料通过先进生产工艺制造而成。石墨接地优点是显而易见的，它属非
金属导电体，耐腐蚀、不生锈、大电流冲击不反击、耐高低温、接地电阻稳定
、免维护、免新、安全可靠。石墨接地价格相对于其他材料来说，也是比较节
约成本的。
石墨接地性能和石墨接地特点主要表现在以下几个方面：
1、良好的导电性与冲击电流耐受特性。通过反复检测，接地材料的实际测量电
阻值≤0.00003977。实际试验表明，接地体在120kA以上的冲击电流作用下结构
稳定，满足雷电流和短路故障电流的排散。
2、可靠的耐腐蚀性。石墨化学性质稳定，在酸、碱、盐等土壤条件下的耐腐蚀
性远优于金属接地材料，并且与
降阻剂的配合使用不会造成接地体的腐蚀，降
低了接地装置的全寿命周期成本。
3、力学结构稳定。石墨复合接地材料的抗拉强度≥137Mpa，抗压强度≥290Mpa
，接地材料的柔性特点使其抗弯、抗扭性能良好，可满足实际接地施工需求。
一、主要性能特点
本接地体电缆状，采用高碳石墨线制造，与杆塔连接的连接端头采用不锈合金
，该品属非金属导电体，耐腐蚀、不生锈、接地电阻稳定、大电流冲击不反击
、不损坏、电阻不变、耐高低温、使用寿命长30年，免维护、安全可靠。使用
不受环境，气候条件限制，安装便捷，无需电气焊，省工省时，节省材料，经
费，节能，环保，防盗，尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海
滩使用。
二、主要技术指标
1、固态电阻率：0.06Ω.m
2、冲击电流耐受:（200KA）ΔR％≤0
3.工频电流耐受：ΔR％≤0
4、高温性能：300℃
5、低温性能：-60℃
6、抗压强度：≥1200Mpa
7、抗拉强度：≥1200Mpa
8、石墨线层表面摩斯硬度：1-2
9、埋地表面年平均腐蚀率：0
三、规格
缆的横截面积20×20mm，16×16mm，4×4mm，5×5mm,长度可根据用户设计需求
加工。
四、用量计算:
本品使用量按直径10mm的镀锌钢用量计算。
五、安装施工要求：
1、施工时按甲方图纸设计要求进行。
2、在厂方的技术指导下安装施工。
3、本
接地线宜适用口型状安装，两
接头闭口。
4、连接方式为搭接，用导电石墨线缠绕扎紧，塔接的长度尺度为本接地体直径
的10倍。
5、接地体沟要平，用细湿土埋，分层夯实。
6、防止利器刮伤石墨缆体，保护缆体导电、泄电层不受损坏。
7、穿越路基时要用
钢管套护。
8、本品在特殊地段使用时，其连接体需要加固
防护套。
