简介
广州市高桥阀门制造有限公司
蝶板的回转中心（即阀杆的中心）位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形，从而形成弹性力作为密封比压保证
蝶阀的密封。
法兰蝶阀密封结构采用
聚四氟乙烯、合成橡胶构成复合阀座、其特点在于阀门的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性，从而使蝶阀的寿命得以提高。
法兰蝶阀其密封原理和结构特点同普通中线型蝶阀相同。
法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和
酚醛树脂构成复合阀座，使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆，使蝶板具有较强的抗腐蚀性能。
特点
广州市高桥阀门制造有限公司
法兰蝶阀主要特点为：
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、
密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成
法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
法兰蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
相关信息
广州市高桥阀门制造有限公司
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择 阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。常用的蝶阀有
对夹式蝶阀和
法兰式蝶阀两种。对夹式蝶阀是用双头
螺栓将阀门连接在两
管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
处于完全开启位置时，蝶板厚度是介质流经阀体时*一的阻力，因此通过该阀门所产生的压力将很小，估计有较好的流量控制特性。蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门，
密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
分类蝶阀
广州市高桥阀门制造有限公司

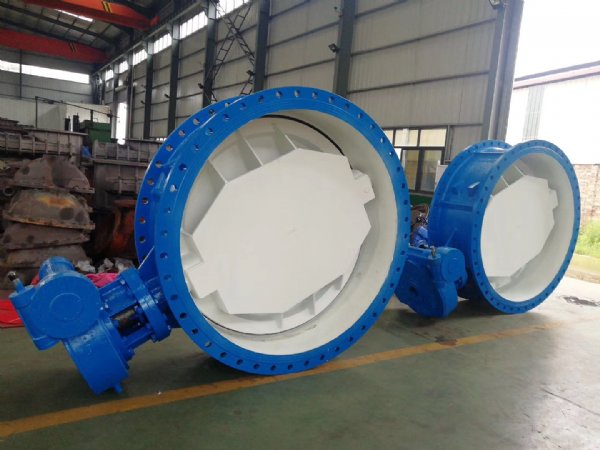

法兰蝶阀法兰蝶阀
按连接方式分类：
(1)对夹式蝶阀：对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀的阀体圆柱形通道内，圆盘形蝶板绕着轴向旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时*一的阻力，因此通过该阀门所产生的压力降很小，具有较好的流量控制特性。
蝶阀
有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
(2)法兰式蝶阀：法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈为柔性
石墨板与不锈
钢板复合式结构，安装在阀体上，蝶板密封面堆焊
不锈钢。软密封阀门的密封圈为
丁腈橡胶材质，是安装在蝶板上的。法兰式
软密封蝶阀(3)凸耳式蝶阀：
(4)焊接式蝶阀：是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
材质分类
广州市高桥阀门制造有限公司
主要零部件
材质
阀体
球墨铸铁（QT450）
灰铸铁（HT200）
铸钢（WCB）
不锈钢（304,316）
阀瓣
不锈钢CF8/CF8M
球墨铸铁镀镍磷
球墨铸铁覆尼龙
球墨铸铁覆改性陶瓷
球墨铸铁硫化橡胶
哈氏合金 316L
双向不锈钢
阀杆
416/316/304
碳钢镀镍磷
沉淀硬化不锈钢17-4PH
密封圈
丁腈橡胶NBR
三元乙丙橡胶EPDM
氟橡胶VITON
硅橡胶SEP
耐热EPDM
耐磨EPDM
聚四氟乙烯PTFE
执行标准
广州市高桥阀门制造有限公司
设计与制造：GB/T12238-89 《通用阀门 法兰和对夹连接蝶阀》JB/T8527-1997《金属密封蝶阀》 JIS
法兰尺寸：PN=1.0MPa按JB/T82.1-94(即原标准JB82-59)《凸面对焊钢制管法兰》规定
PN=1.6MPa按GB9113.3-88《凸面整体钢制管法兰》规定
PN=2.5MPa按GB9113.4-88《凸面整体钢制管法兰》规定
结构长度：按GB12221-89《法兰连接金属阀门 结构长度》规定
检验和试验：按GB/T13927-92《通用阀门 压力试验》规定
