BH-HBX 弧光保护系统组成

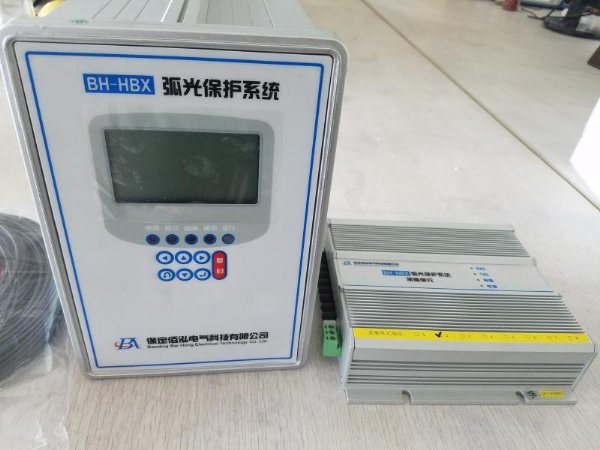

弧光保护系统主要由主控单元、弧光单元和弧光
传感器组成，为了适应
现场的应用需求，减少故障影响面，分为了母线型弧光保护系统和馈线型弧光保护系统。

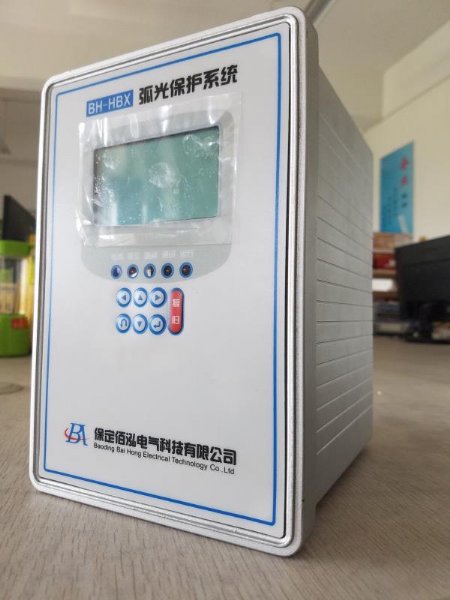

▇ 主控单元：主控单元是母线型弧光保护系统的核心。它检测分析故障信号、接收分析
采集单元的弧光故障信号，并对两种信号进行综合分析判断。在满足跳闸条件时，发出跳闸指
令以切除故障
主控单元一般安装在进线柜或紧邻进线柜的
开关柜的二次控制门板上。主控单元有：
1、4 个弧光信号检测接口，主要用于接收来自弧光采集单元的弧光故障信号。
2、3 个数据通讯接口，其中一个用于输入数据，其他的用于输出数据。
3、4 路快速跳闸输出接口，符合 IEC255-23
继电器标准。
4、2 路报警出口，其中一路为装置故障出口。
5、电流输入，用于判断故障电流。

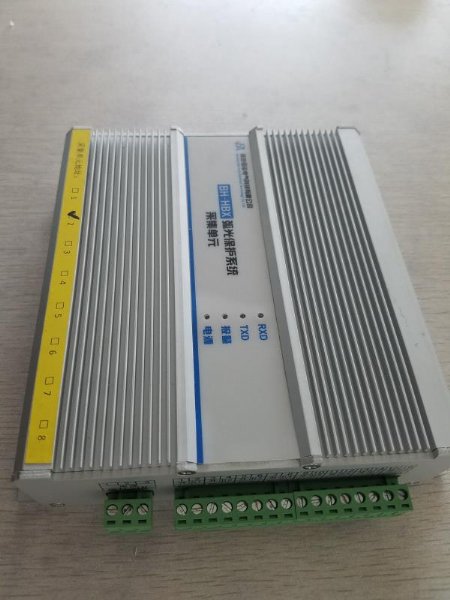

弧光采集单元 ：弧光采集单元与主控单元配合使用，是弧光保护系统的重要组
成部分，主要用于采集故障弧光，并将判断后的结果通过光信号传递给主控单元。单个
弧光采集单元可以安装 8 个弧光探头，根据系统的大小可以任意增减弧光采集单元的数
量。弧光采集单元通常安装在选定的开关柜内中，选择的原则是保证该单元相关光纤用
量尽量少。
▇ 馈线保护单元 ：馈线保护单元主要用于出线柜内的弧光保护，它自带四个弧光
探头接口和三相电流的输入接口。馈线保护单元的应用，可以*大限度的减少由于弧光
故障引起的停电范围。
▇ 弧光传感器：专门用于故障弧光采集，是无源的弧光探测传感器，安装在开关柜
的母线室内或馈线柜内电气元件的连接处。当发生弧光故障时，光照度大幅度增加， 弧
光传感器直接将光信号传给弧光采集单元或馈线保护单元。
