YK-PF空气质量控制器YK-CMW空气质量监测系统

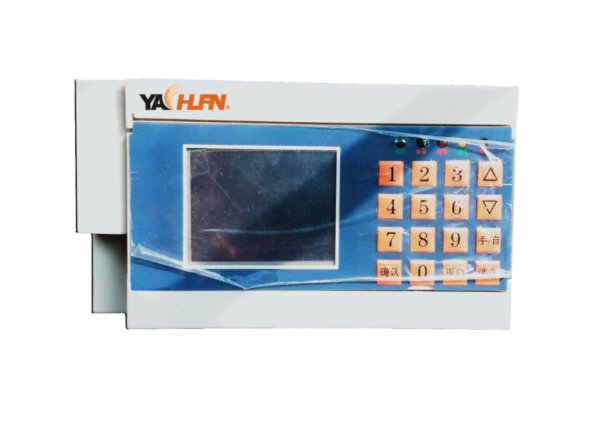

YK-PF空气质量控制器
空气质量控制器解决了现有技术检测功能单一等问题。包括核心处理器、
传感器单元、控制输出单元和通讯单元；所述传感器单元、控制输出单元和通讯单元的输入/输出端与核心处理器的各输入/输出端对应相连。
技术指标
工作电压： DC24V，允许范围：DC22.8V～DC25.2V
工作电流： 小于210mA
通讯网络： LonWorks和RS485/Modbus
AI输入口：7个AI、0～10V、0～20mA、NTC20K
DI输入口：18个DI、无源触点开关量信号，过压保护
AO输出口：2个AO、 0～10V，0～20mA，具有过流保护
DO输出口：12个DO、
继电器输出，触点容量3A
液晶显示： 4行、每行8汉字
液晶屏、8个按键
工作温度： 0℃～50℃
存储温度： -20℃～+70℃
相对湿度： 5％～90％，不结露
外形尺寸： 260mm×110mm×50mm
机箱材料： 铁壳
安装方式： 35mm导轨安装
防护等级： IP30
YK-CMW空气质量监测系统
地下车库一氧化碳浓度检测控制系统
1、系统目的
空气质量：定期排风保证车库内一氧化碳浓度低于危害水平，保证人员身体健康。
节约能耗：根据地下车库内一氧化碳浓度进行排风，避免无用排风导致的能源浪费。
2、系统功能
自动检测地下车库各防火分区一氧化碳浓度。
彩屏显示各检测点一氧化碳浓度，可自动识别各检测点工作状态。
一氧化碳浓度超标时自动启动防火分区排风系统，浓度正常时自动关闭。
多组开关量，可根据不同一氧化碳浓度控制多组
风机。
延时关闭功能，更加安全。
历史记录、报警记录查询。

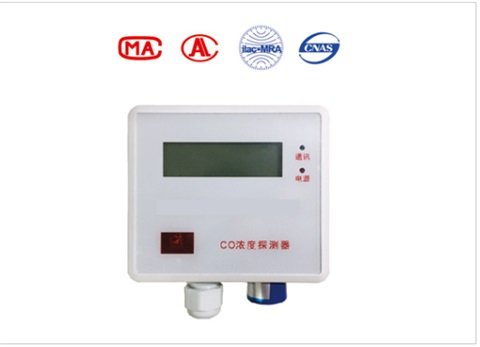

YK-CMW一氧化碳传感器
技术指标
CO传感器：环保型电化学
气体传感器量程：0~100ppm，或其它(0~400ppm)
精度：<±5％@ 0~400ppm
温度传感器：高精度热敏电阻
温度：0~50℃
精度：±0.5℃@25℃(≥1m/s流速空气)
输出：4~20mA(三线)，0~10VDC，RS485/Modbus
OUT1：T，OUT2：CO
继电器：2×SPST，1A/30VDC，0.5A/125VAC
响应时间：≤ 60s
负载：≤500Ω(电流型)，≥2KΩ(电压型)
电源：15~28VAC/15~36VDC
显示与按键：CMW可选大屏幕LCD数字显示与按键
工作环境：-10~60℃(连续)/-40~70℃(间歇)
0~95％RH(非冷凝)
外壳材料：防火ABS
防护等级：IP30 (CMW)，IP65 (CMD)
