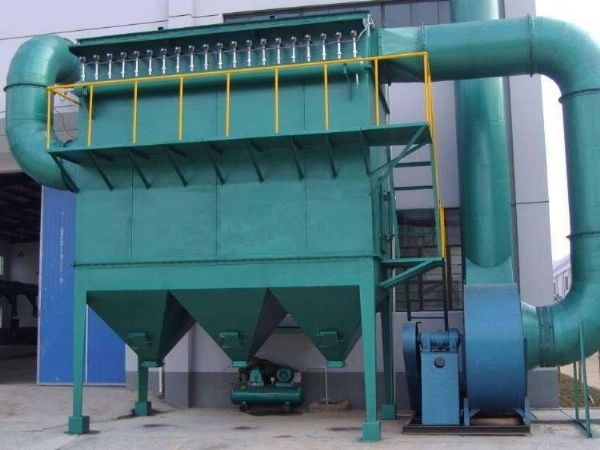

脉冲袋式
除尘器主要由上箱体(净气室)、中箱体(尘气室)、灰斗、脉冲清灰系统、滤袋、滤袋骨架、进出风口、压差计、检修
人孔、卸灰装置、和pLc控制仪等组成。其工作原理为:脉冲
袋式除尘器在
风机动力的牵引下，除尘器内部、除尘
管道及除尘罩口处形成负压环境，使扬尘点的粉尘在压差作用下进入除尘器，气流通过
除尘滤袋过滤，粉尘被截留在布袋表而，通过pLc控制仪有规律地向
脉冲阀输入脉冲信号，压缩气体的高压风将粘附在滤袋表而的粉尘喷吹下来收集到积灰斗内，从而达到同收粉尘的目的，处理后的干净气体经
除尘风机从烟囱排出。
脉冲除尘器的特点及工作原理
1、本除尘器采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时，滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。3、检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋
龙骨采用多角形，减少了袋与龙骨的摩擦，延长了袋的寿命，又便于卸袋。4、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。6、进、出口风道布置紧凑，气流阻力小。 脉冲
布袋除尘器的结构，主要由风机、摇动机械、袋室和滤袋等部件组成。分三种组装形式：底部带灰斗型、底部敞开型和底部带灰箱型。有2号～7号六个单机规格和各种单机组成，不论组装形式和规格大小。
脉冲布袋除尘器滤袋一般采用729涤纶
除尘布袋或涤纶
针刺毡，缝制成三袋联体袋（也称三联袋），底部缝有弹性环使其能直接卡入花板孔中，顶部缝有相同材料的挂带使其能将滤袋张紧和吊挂在摇杆上。
过滤形式为内滤式。工作时含尘气体由滤袋下口进入内部；过滤后的清洁气体经袋室由
排风机排入大气，清灰时先停止过滤工作，再启动摇动清灰机构进行清灰。
