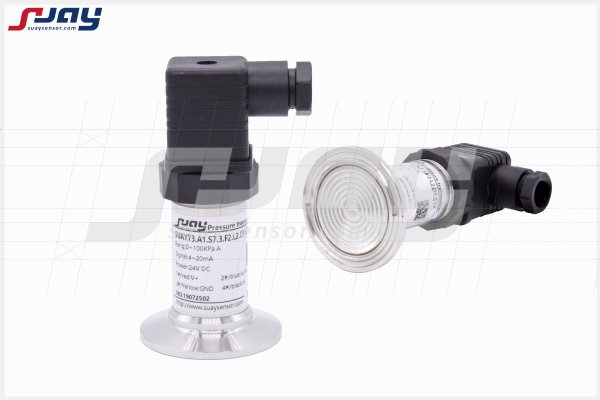

SUAY73卫生平膜型压力
变送器 SUAY73 卫生平膜型
压力变送器采用平膜的的结构设计，是专门为食品、药品行业特殊设计的一款压力变送器。采用进口高精度固态压力
传感器，并对温度和非线性进行了数字化补偿。该产品适用于卫生级别要求高、粘稠介质需要定时清理的特殊工况。广泛应用于食品卫生行业、医疗设备、制药业、污水处理系统、粘稠介质的压力测量等。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
适用范围：
粘稠介质的压力测量 制药行业设备
医疗设备制造系统 污水处理系统
食品卫生生产系统
产品特点
平
膜结构，易清洗
测量范围宽，可从-100KPa至40MPa
精度高、稳定性好
全不锈
钢结构，适用不同工况环境要求，高可靠性
该产品可提供RS485输出（SUAY 自定义协议、MODBUS、浮点数）
产品性能指标
测量范围 -100KPa-0-10KPa...4MPa
测量介质 气体/液体/粘稠介质
传感器膜片
不锈钢316L/陶瓷
压力接口 M27*2 DN20 KF25（典型）
静态精度① ±0.1％FS ±0.25％FS ±0.5％FS
信号输出/供电 4-20mA 0-5V 0-10V 1-5V 12-36VDC(典型24VDC)
0.5-4.5V 5VDC/12-36VDC(典型24VDC)
数字信号输出RS485 5VDC/5-16VDC/24VDC
工作温度 -25～80℃
补偿温度 -10～60℃
贮存温度 -40～100℃
长期稳定性 典型：±0.1％FS/年 *大：±0.2％FS/年
零点温度漂移 典型：±0.02％FS/℃ *大：±0.05％FS/℃
灵敏度温度漂移 典型：±0.02％FS/℃ *大：±0.05％FS/℃
过载能力 2倍满量程压力或*大110MPa（取*小值）
有效测量寿命 ﹥106压力循环（P:10-90％FS）
抗振动性 20g，（IEC 60068-2-6）
抗冲击性 20g，11mS
响应时间 ≤1ms
分辨率 大于10-5（通常受限采集显示设备，理论无限小）
负载电阻 ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出）
绝缘电阻 200MΩ，100VDC
电气连接 接插件或直出电缆2m
接口及壳体材料 304/
316L不锈钢外壳防护 IP65（插头型） IP67（电缆型）
安全防爆 Ex iaⅡ CT5（本安）
密封圈 氟橡胶产品重量 约400克
注：①包含非线性、迟滞和重复性
选型参数对照表
型号 量程 精度 输出 安装螺纹 电气连接 特定参数
SUAY73 -100KPa~0
…10KPa
…100MPa
量程可选 4:±0.1％FS
2:±0.25％FS
1:±0.5％FS A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V4:0.5-4.5V
D:RS485
V0:定制 M1:M27*2
M5:DN20
M7:KF25
M0:定制 N1:直出2米
N2:赫斯曼
插头 S:抗干扰
L:显示
E:本案防爆
SUAY73.2.A1.M7.N1.E
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本
安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
