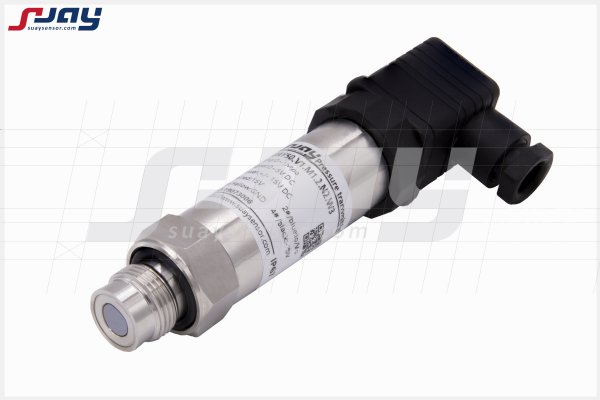

SUAY10通用压力
传感器/
变送器 SUAY10 通用型
压力变送器采用进口
压力传感器和*信号处理电路，经过严苛的测试流程和先进的生产工艺，充分保证了产品技术的先进性和性能的稳定性。坚固的一体化结构的设计，使得产品的适用介质更为广泛，可应用于较为复杂的工况环境。产品量程覆盖范围宽，综合性能稳定，输出信号形式多样。其具备的反极性保护和瞬间过压、EMC等保护装置，大大提高了产品的耐用性。广泛应用于工业、民用的液压与气动系统、环保及水处理系统、自动化设备、
工程机械、医疗设备等行业。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
适用范围：
工业自动化测量与控制 环保及水处理系统
设备配套检测 城市供水系统
机械制造业 泵业和压缩机行业
医疗设备 其他液压和气动领域测量
产品特点
体积小、性价比极高。
测量范围宽，可从-100KPa至100MPa
可加装瞬间过压保护装置、抗干扰设备，精度高、稳定性好
全不锈
钢结构，适用不同工况环境要求，高可靠性。
产品性能指标
测量范围 -100KPa~0-20KPa...1MPa...100MPa（表压、负压、复合压）
测量介质 与316
不锈钢兼容的气体或液体
静态精度① ±0.15％FS ±0.25％FS ±0.5％FS
信号输出/供电 4-20mA 0-5V 0-10V 1-5V 12-36VDC(典型24VDC)
0.5-4.5V 5VDC
mV信号 恒压源/恒流源
工作温度 -40～85℃
补偿温度 -10～60℃
贮存温度 -40～100℃
长期稳定性 典型：±0.1％FS/年 *大：±0.2％FS/年
零点温度漂移 典型：±0.02％FS/℃ *大：±0.05％FS/℃
灵敏度温度漂移 典型：±0.02％FS/℃ *大：±0.05％FS/℃
过载能力 2倍满量程压力或*大110MPa（取*小值）
有效测量寿命 ﹥106压力循环（P:10-90％FS）
抗振动性 20g ，（IEC 60068-2-6）
抗冲击性 20g ， 11mS
响应时间 ≤1ms
分辨率 大于10-5（通常受限采集显示设备，理论无限小）
负载电阻 ≤（U-12）/0.02 Ω（电流输出）; >100KΩ（电压输出）
绝缘电阻 100MΩ，100VDC
压力接口 M20*1.5， G1/4 （典型） G1/2，NPT1/4（可选）
电气连接 接插件或直出电缆2m
接口及壳体材料 304/
316L不锈钢外壳防护 IP65（插头型） IP67（电缆型）
安全防爆 Ex iaⅡ CT5（本安）
密封圈 氟橡胶传感器膜片 不锈钢316L
产品重量 约200克
注：①包含非线性、迟滞和重复性
选型参数对照表
型号 量程 精度 输出 安装螺纹 电气连接 特定参数
SUAY10 -100KPa~0
…20KPa
…100MPa
量程可选 3:±0.15％FS
2:±0.25％FS
1:±0.5％FS A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V4:0.5-4.5V
V9:mV信号
V0:定制 M1:M20*1.5
M2:G1/4
可选：
M3:G1/2 M4:NPT1/4
M0:定制
N1:直出2米
N2:赫斯曼插头
N3:航空插头 S:抗干扰
L:显示
E:本案防爆
P:平膜型
SUAY10.2.A1.M1.N1.E
外形尺寸及过程连接图
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本
安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
