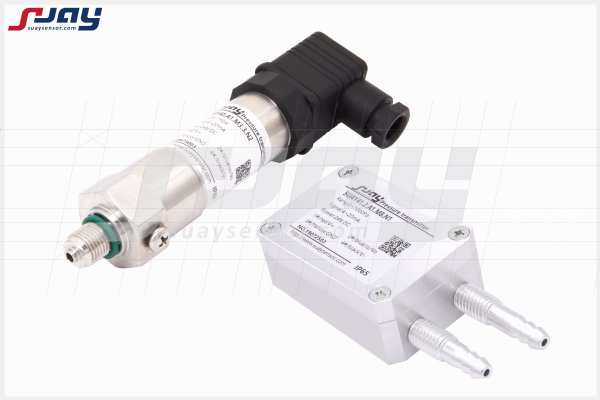

SUAY41差压
变送器 SUAY41
差压变送器选用高端双膜片差压
传感器或固态单晶硅芯片作为感压核心,该类传感器是基于半导体硅材料的压阻效应,通过惠斯通电桥实现压差与电信号的转换。传感器双面均为316L
不锈钢膜片,兼容绝大多数测量介质。严苛的生产工艺、稳定的信号处理、独特的结构处理以及低压差、高静压的优点,使其成为设备检漏、
电磁阀检漏、医疗设备检漏、化工、流体压差测量、工业过程控制、液压气动等应用领域的*。
可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。
适用范围:
液压气动系统 检漏
工业过程控制 石油石化
能源管理
洁净室环境测试
管道气体、液体差压测量
产品特点
 T型双端不锈
钢结构,小巧坚固
 高静压、低差压测量,特别适合设备检漏、系统压差测量等
 极高的单边过载能力,自身具有很好的过载保护
 相比传统的差压测量产品,具有安装方便、性能稳定、精度高、体积小等优点
产品性能指标
测量范围 0~10KPa…2MPa
测量介质 与
316不锈钢兼容的气体或液体
静态精度① ±0.15%FS ±0.25%FS ±0.5%FS
信号输出/供电 4-20mA 0-5V 0-10V 1-5V 12-36VDC(典型24VDC)
 0.5-4.5V 5VDC/12-36VDC(典型24VDC)
 数字信号输出RS485 5VDC/5-16VDC/24VDC
过载能力  *小2倍的满量程压力,*大过载可至1MPa…40MPa
工作温度 -20~80℃
补偿温度 -10~60℃
贮存温度 -40~100℃
长期稳定性 典型:±0.1%FS/年 *大:±0.2%FS/年
零点温度漂移 典型:±0.02%FS/℃ *大:±0.05%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃ *大:±0.05%FS/℃
有效测量寿命 ﹥106压力循环(P:10-90%FS)
抗振动性 20g (IEC 60068-2-6)
抗冲击性 20g,11mS
响应时间 ≤1ms
分辨率 大于10-5(通常受限采集显示设备,理论无限小)
负载电阻 ≤(U-12)/0.02 Ω(电流输出) >100KΩ(电压输出)
绝缘电阻 200MΩ,100VDC
压力接口 M20*1.5 G1/4 塔型气嘴 (典型); G1/2 (可选)
电气连接 接插件(赫斯曼)或直出电缆2m
接口及壳体材料 304/
316L不锈钢外壳防护 IP65(插头型) IP67(电缆型)
安全防爆 Ex iaⅡ CT5(本安)
密封圈
氟橡胶传感器膜片 不锈钢316L
产品重量 约200克
注:①包含非线性、迟滞和重复性
选型参数对照表
型号 量程 精度 输出 安装螺纹 电气连接 特定参数
SUAY41 0~10KPa
…2MPa
量程可选 4:±0.1%FS
2:±0.25%FS
1:±0.5%FS A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V4:0.5-4.5V
D:RS485
V0:定制 M1:M20*1.5
M2:G1/4
M8:塔型气嘴
可选: M3:G1/2
M0:定制
 N1:直出2米
N2:赫斯曼插头
N3:航空插头 S:抗干扰
L:显示
E:本案防爆
SUAY41.2.A1.M8.N1.E
选型提示:
1. 被测介质应与产品接触的材料相兼容,
2. 选型附加功能代号“E” 本
安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
