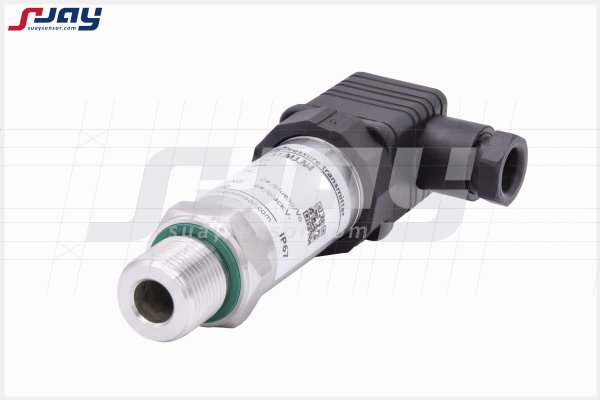

SUAY15数字式压力
变送器 SUAY15数字式
压力变送器是数字信号输出、高精度、高稳定性产品系列。采用高精模拟前端、RISC指令处理器结合进口MEMS
传感器作为中心感测元件，运用非线性修正技术、数字化温度补偿电路，经过多点测试和精确补偿，提高了产品非线性、重复性、迟滞指标的综合精度，优化了温度变化对产品输出信号的影响，提高了产品的整体测量精度。RS485信号协议多样，支持SUAY自定义、MODBUS、IEEE754浮点数标准等，可方便集中组网、在线调试、数据远传，可直接与PC、
PLC、MCU、FPGA等设备连接，方便用户采集。产品体积小巧，封装坚固，具备很好的防护性能。广泛应用于科研院校、航空航天、电力化工、水文地质、医疗环保、设备检漏、数据在线远传等领域。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
适用范围：
自动化采集系统 科研院校
水文地质监测 电力化工
设备检漏系统 远距离测压系统
生产领域的标准压力检测
产品特点
运用数字化非线性修正技术、温度自补偿技术，进行多点测量精确补偿，
精度高、体积小、封装坚固，
数字信号输出可直接与PC机、PLC、MCU、FPGA等设备连接，方便用户采集。
可在线非侵入式访问、调试
具备瞬间过压保护装置、抗干扰设备，提高复杂工况下的精确测量
产品性能指标
测量范围 -100KPa~0-10KPa...1MPa...100MPa（表压、负压、复合压）
测量介质 与316
不锈钢兼容的气体或液体
静态精度① ±0.075％FS ±0.1％FS ±0.25％FS ±0.5％FS
信号输出 数字信号输出RS485（SUAY自定义协议/MODBUS RTU/IEEE754浮点数）
供电
电源 5VDC/5-16VDC/24VDC
工作温度 -20～85℃
补偿温度 -20～70℃
贮存温度 -40～100℃
长期稳定性 典型：±0.1％FS/年 *大：±0.2％FS/年
零点温度漂移 典型：±0.01％FS/℃ *大：±0.025％FS/℃
灵敏度温度漂移 典型：±0.01％FS/℃ *大：±0.025％FS/℃
过载能力 2倍满量程压力或*大110MPa（取*小值）
有效测量寿命 ﹥106压力循环（P:10-90％FS）
抗振动性 20g （IEC 60068-2-6）
抗冲击性 20g ， 11mS
响应时间 ≤1 ms
分辨率 1/100000
负载电阻 ≤（U-12）/0.02 Ω（电流输出）； >100KΩ（电压输出）
绝缘电阻 200MΩ，100VDC
压力接口 M20*1.5， G1/4 （典型） G1/2，NPT1/4（可选）
电气连接 接插件或直出电缆2m
接口及壳体材料 304/
316L不锈钢外壳防护 IP65（插头型） IP67（电缆型）
安全防爆 Ex iaⅡ CT5（本安）
密封圈 氟橡胶传感器膜片 不锈钢316L
产品重量 约200克
注：①包含非线性、迟滞和重复性
选型参数对照
型号 量程 精度 输出 安装螺纹 电气连接 特定参数
SUAY15 -100KPa~0
…10KPa
…100MPa
量程可选 5:±0.075％FS
4:±0.1％FS
2:±0.25％FS
1:±0.5％FS D1:RS485
(SUAY自定义协议)
D2:RS485
(MODBUS RTU)
D3:RS485
(IEEE754浮点数) M1:M20*1.5
M2:G1/4
可选：
M3:G1/2 M4:NPT1/4
M0:定制 N1:直出2米
N2:赫斯曼插头
N3:航空插头 E:本案防爆
P:平膜型
SUAY15.2.D1.M1.N1.E
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本
安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
