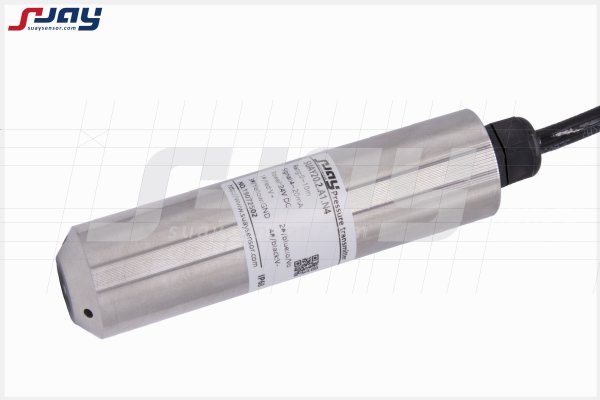

SUAY22防雷液位
变送器SUAY22防雷
液位变送器是基于流体静力学原理,通过测量液体压强转换为液位高度。该产品选用进口高精度OEM压力测量核心,配备特殊一体式三级防雷装置,可实现10KV/5KA级的防雷击应用,为户外、高处测量带来了极大的保障。不仅满足了普通液位测量的需要,更适用于野外江、河、湖泊、水库、高位
水箱,尤其是南方多雷雨地区的水文水利的液位测量。全
不锈钢设计,带通气导管、屏蔽层的高强度液位*电缆及专业的水密封技术,保证了产品的密封性和极低的接地电阻,为测量带来了极高的综合精度,以及使用的安全性和易用性。
可根据用户的具体要求特殊定制、设计,满足各种液位测量应用需求。
适用范围:
野外江、河、湖泊水位监测 污水处理
船舶设备 高位水箱
水库 石化、电厂
产品特点
 集成了普通
投入式液位变送器的所有优良特性
 内置特殊可靠的三级防雷装置,强抗雷击,本
安防爆
 测量单元、信号处理单元、保护单元一体化全部封装在不锈钢壳体内部,带来很好的信号稳定性与整体的可靠性。
产品性能指标
测量范围 0-1mH2O…200mH2O
测量介质 与
316不锈钢兼容的液体(特殊介质可选防腐蚀型)
静态精度① ±0.1%FS ±0.25%FS ±0.5%FS
信号输出/供电 4-20mA 0-5V 0-10V 1-5V  12-36VDC(典型24VDC)
 0.5-4.5V 5VDC/12-36VDC(典型24VDC)
 数字信号输出RS485 5V/5-16VDC/24VDC
防雷等级 三级防雷设计(10KV/5KA);特殊可至(20KV/10KA)
工作温度 -20~70℃
补偿温度 -10~60℃
贮存温度 -40~100℃
长期稳定性 典型:±0.1%FS/年 *大:±0.2%FS/年
零点温度漂移 典型:±0.02%FS/℃ *大:±0.05%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃ *大:±0.05%FS/℃
过载能力 2倍满量程压力
有效测量寿命 ﹥106压力循环(P:10-90%FS)
响应时间 ≤1ms
分辨率 大于10-5(通常受限采集显示设备,理论无限小)
负载电阻 ≤(U-12)/0.02 Ω(电流输出) >100KΩ(电压输出)
绝缘电阻 200MΩ,100VDC
安装方式 G1/2或DN20
法兰(分体式可选)
电气连接 液位*电缆,长度根据用户要求定制
接口及壳体材料 304/
316L不锈钢外壳防护 IP68
安全防爆 Ex iaⅡ CT5(本安)
密封圈
氟橡胶传感器膜片 不锈钢316L
产品重量 约750克
注:①包含非线性、迟滞和重复性
选型参数对照表
型号 量程 精度 输出 电气连接 特定参数
SUAY22 0-1mH2O
…200mH2O量程可选 4:±0.1%FS
2:±0.25%FS
1:±0.5%FS A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V4:0.5-4.5V
D:RS485
 N4:IP68液位*电缆
N5: IP68深井(高强度)*电缆
注:电缆长度根据用户要求定制 F:分体式(G1/2或DN20)
L:显示
E:本案防爆
SUAY22.2.A1.N4.E
选型提示:
1. 被测介质应与产品接触的材料相兼容,
2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
