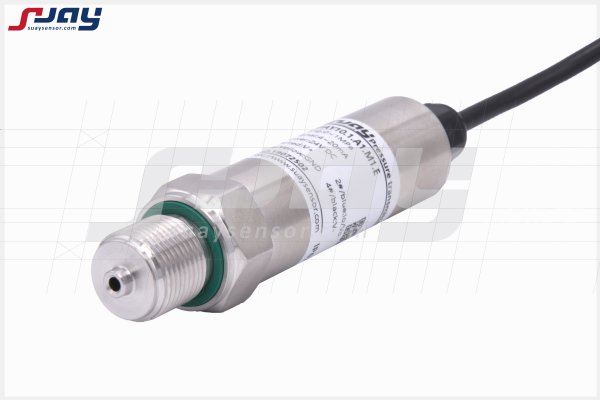

SUAY30真空/绝压
变送器 SUAY30真空/绝压变送器广泛应用于科研、医疗设备，航空航天，制药，检漏，自动化设备配套等领域。该系列产品可分为负表压变送器SUAY30G (粗真空测量)、绝压变送器SUAY30、高真空度绝压变送器SUAY30A三个子系列。
负表压变送器SUAY30G采用进口MEMS扩散硅
传感器，通过量程迁移，配以*信号处理单元，来实现负压的精准测量，产品性能稳定，使用寿命长，量程可在0~-100KPa间任意选定。
绝压变送器SUAY30采用先进的MEMS固态硅技术，增加了感压核心的灵敏度，在不大幅度损失输出信号的情况下可将*小量程迁移至1-1.5psi（10KPa），辅以特殊、稳定、高输入阻抗的信号处理模块，使其综合测量精度*同类产品，成为真空测量的*。
高真空度绝压变送器SUAY30A使用进口金属薄膜
电容、电离规技术，配合国际先进的生产标定设备，可将*小量程扩展至200Pa，实现真正的高真空度测量。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
适用范围：
科研院校 食品卫生行业
医疗设备 制药行业
航空航天 真空包装
自动化设备配套 检漏设备
产品特点
量程覆盖0~200Pa，500Pa，1KPa，10KPa，100KPa…7MPa,
稳定可靠，有效测量精度高，*高可达±0.1％FS
过载性能突出
可提供防爆和防腐性能
结构与压力连接多样，可根据用户实际工况特殊设计、定制
该产品可提供RS485输出（SUAY自定义协议、MODBUS RTU、IEEE754浮点数）
产品性能指标
测量范围 负 表 压：0~-500Pa…~-100KPa
绝 压：0-10KPa...7MPa
高真空度：0.02-200Pa…10KPa
静态精度① ±0.1％FS ±0.25％FS ±0.5％FS
信号输出/供电 4-20mA 0-5V 0-10V 1-5V 12-36VDC(典型24VDC)
数字信号输出RS485 5V/5-16VDC/24VDC
测量介质 与316
不锈钢兼容的气体或液体
工作温度 -20～85℃
补偿温度 -10～60℃
贮存温度 -40～100℃
长期稳定性 典型：±0.1％FS/年 *大：±0.2％FS/年
零点温度漂移 典型：±0.02％FS/℃ *大：±0.05％FS/℃
灵敏度温度漂移 典型：±0.02％FS/℃ *大：±0.05％FS/℃
过载能力 2倍满量程压力
有效测量寿命 ﹥106压力循环（P:10-90％FS）
抗振动性 20g ，（IEC 60068-2-6）
抗冲击性 20g， 11mS
响应时间 ≤1ms
分辨率 大于10-5（通常受限采集显示设备，理论无限小）
负载电阻 ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出）
绝缘电阻 200MΩ，100VDC

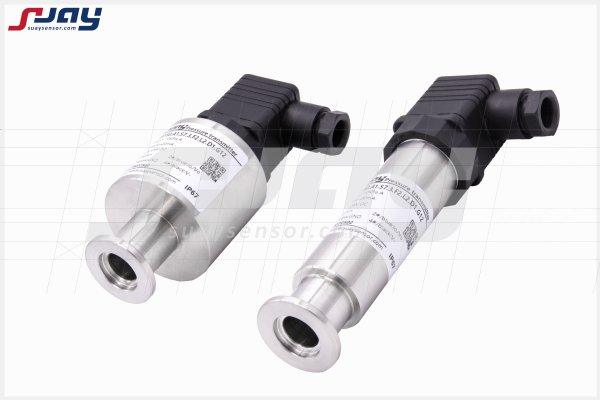

压力接口 M20*1.5，G1/4，KF16（典型）； G1/2，KF25（可选）
电气连接 接插件或直出电缆2m
接口及壳体材料 304/
316L不锈钢外壳防护 IP65（插头型） IP67（电缆型）
安全防爆 Ex iaⅡ CT5（本安）
密封圈 氟橡胶传感器膜片 不锈钢316L
产品重量 约450克
注：①包含非线性、迟滞和重复性
选型参数对照表
型号 量程 精度 输出 安装螺纹 电气连接 特定参数
SUAY30 -100KPa~0
…10KPa
…7MPa
量程可选 4:±0.1％FS
2:±0.25％FS
1:±0.5％FS A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
D:RS485
V0:定制 M1:M20*1.5
M2:G1/4
M6:KF16
可选
M3:G1/2，
M7:KF25
M0:定制 N1:直出2米
N2:赫斯曼插头
N3:航空插头 S:抗干扰
L:显示
E:本案防爆
SUAY30.2.A1.M1.N1.E
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本
安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
