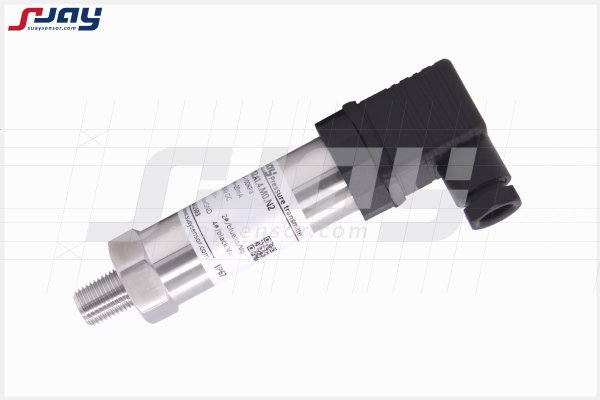

SUAY12高精度压力
变送器 SUAY12高精度
压力变送器采用进口压力感测核心元件，军工级的信号处理单元，先进的智能补偿技术，辅以合理、精密的外围模拟器件，使得该系列产品在综合精度、静态性能、温度性能、使用体验等方面皆具有*同类产品的技术、性能和质量。广泛应用于科研院校、航空航天、电力化工、水文地质、医疗环保等生产领域，可实现对压力和液位的极高精度测量。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
适用范围：
科研院校 航空航天
电力化工 水文地质
医疗设备 能源及环保领域
生产领域的标准压力检测
产品特点
精度高，*高可至0.075％FS
体积小、测量范围宽
全
不锈钢一体化密封结构，极大的拓展了使用环境
配备过压保护、EMC，适用于复杂工况的精确测量，极大的提高了产品的耐用性。
可根据用户要求提供RS485数字信号输出（SUAY自定义协议/MODBUS RTU/IEEE754浮点数）。
产品性能指标
测量范围 -100KPa~0-20KPa...1MPa...100MPa（表压、负压、复合压）
测量介质 与
316不锈钢兼容的气体或液体
静态精度① ±0.075％FS ±0.1％FS ±0.15％FS
信号输出/供电 4-20mA 0-5V 0-10V 1-5V 12-36VDC(典型24VDC)
0.5-4.5V 5VDC/12-36VDC(典型24VDC)
数字信号输出RS485 5V/5-16VDC/24VDC
工作温度 -40～85℃
补偿温度 -20～70℃（可根据用户要求分段补偿）
贮存温度 -40～100℃
长期稳定性 典型：±0.1％FS/年 *大：±0.15％FS/年
零点温度漂移 典型：±0.01％FS/℃ *大：±0.02％FS/℃
灵敏度温度漂移 典型：±0.01％FS/℃ *大：±0.02％FS/℃
过载能力 2倍满量程压力或*大110MPa（取*小值）
有效测量寿命 ﹥106压力循环（P:10-90％FS）
抗振动性 20g ，（IEC 60068-2-6）
抗冲击性 20g ， 11mS
响应时间 ≤1ms
分辨率 大于10-5（通常受限采集显示设备，理论无限小）
负载电阻 ≤（U-12）/0.02 Ω（电流输出） ; >100KΩ（电压输出）
绝缘电阻 200MΩ，100VDC
压力接口 M20*1.5， G1/4 （典型） G1/2，NPT1/4（可选）
电气连接 接插件或直出电缆2m
接口及壳体材料 304/
316L不锈钢外壳防护 IP65（插头型） IP67（电缆型）

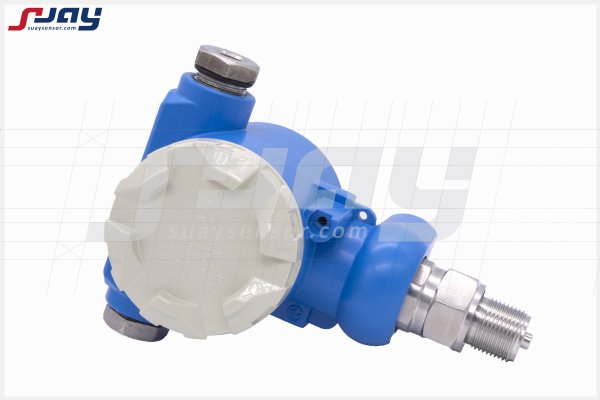

安全防爆 Ex iaⅡ CT5（本安）
密封圈 氟橡胶传感器膜片 不锈钢316L
产品重量 约200克
注：①包含非线性、迟滞和重复性
选型参数对照表
型号 量程 精度 输出 安装螺纹 电气连接 特定参数
SUAY12 -100KPa~0
…20KPa
…100MPa
量程可选 5:±0.075％FS
4:±0.1％FS
3:±0.15％FS
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
D:RS485
V0:定制 M1:M20*1.5
M2:G1/4
可选：
M3:G1/2 M4:NPT1/4
M0:定制 N1:直出2米
N2:赫斯曼插头
N3:航空插头 E:本案防爆
P:平膜型
SUAY12.4.A1.M1.N1.E
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本
安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
