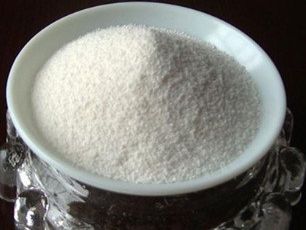

珠光砂是由粉选精选小粒经
矿砂在垂直立窑以天然气作热源，加热膨胀所获得的产品，具有良好的超低温保温性能，产品质量优于欧洲船级社标准要求。B型产品受力破碎率低，能在使用环境下长期保持颗粒的均匀性；加强型产品能在使用环境下保持极低的吸水性，即保温性能不因长期工作在超低温环境下而降低。其中加强型产品是在膨胀
珍珠岩表面喷涂有机硅，形成憎水结构。产品色泽、容重、规格类似于普通
膨胀珍珠岩。
珠光砂适用于长期工作在常温到超低温环境下的机械设备、低温介质传输
管道、低温介质贮柜容器等隔热保温层，大型超低温热力工程保温层施工，如制氧空分机组、天然气、液氢、液氮、液氧冷冻
运输车船等。特别适用对象有制氧等空分提纯设备冷箱、天然液化气运输车船超低温贮柜等。
珠光砂化学成分表：
成分
Sio2
Al2o3
Fe2o3
Cao
Mgo
K2o
Na2o
含量
75.42
14.26
1.01
1.72
0.37
4.01
3.26
珠光砂技术指标：
序号
指标名称
单位
性能指标
SP-50型
SP-60型
1
松散密度
Kg/m3
35～50
45～60
2
振实密度
Kg/m3
45～60
55～70
3
粒度（重量％比）
1.2mm通过量
％
1.2mm—0.154mm 不少于90％
1.2mm—0.154mm 不少于90％
0.154mm通过量
％
0.154mm*大值10％
0.154mm*大值10％
4
质量含水率（重量％比）
％
≤0.5
≤0.5～1
5
安息角度（堆积高度100mm时）
0
33～37
6
装填过程中密度的增加
手动
％
≤25
风动
％
≤35
7
导热系数在（常压温度在77K---310K平均值）
千卡/米·时·度
0.022～0.025
0.024～0.026
8
使用温度
℃
-200～800
注：表中松散密度，振实密度为*大值。
