序号 项目/名称 配置 备注
1 臂架总成 四臂R型 含
油缸5根、
DN125输送管1套、
3米DN125双头
法兰软管1根
2 检修栏杆平台 1套
3 上支座 1套 含平台+栏杆1套
回转机构2套
4
回转支承 1套
5 起升机构 1套 含
绞车1套，
滑轮组4套，
钢丝绳1套
6 下支座 1套
7 爬升架 1套 含平台
爬梯栏杆1套，含顶升机构1套
8 L46A1标准节1.6*1.6*3M 12节 含塔身DN125输送管1套，含爬梯护圈
9 基础节1.6*1.6*7.5m 1套
10 预埋固定支腿 1套
11 混凝土基础 提供地基图，客户浇筑
12 电气系统 1套
13 液压系统 1套
液压泵站1套，系统压力30Mpa、
电机功率30kw/380V/50Hz
14 平衡臂 有
15 配重框 无 整机需要配重块4块。提供图纸，需客户自己制作
16 附墙架 无 标配不含附墙架，客户可以选择购买
电缆线 无 从外
电源到布料机的外接电缆，需客户自备
整机颜色 白色
包装方式 标准包装 免熏蒸
木箱+铁箱+汽泡膜+麻布
售后服务 有 指导安装、调试、培训等服务
二、 主要技术参数
型 号 HG38BT-4R-E
砼输送管规格(外径×壁厚)（mm×mm） Φ133×4.5
砼软管规格(内径×长度) （″×mm） 5″×3000
布料半径 (m) 38
独立高度(至臂根铰点) (m) 1.6米标准节：45.5
附着高度(至臂根铰点) (m) 1.6米标准节：141.5
四节液压卷折式 一节臂 14.91m
二节臂 7.56m
三节臂 7.65m
四节臂 7.72m
臂架转角 一节臂 0°～86°
二节臂 0°～180°
三节臂 0°～180°
四节臂 0°～180°
回转范围(°) 360°
电机功率 (kW) 30
液压系统压力 (MPa) 30
液压油牌号 HM46
抗磨液压油操作方式 1.有线遥控
2.无线遥控
电源 380V/50Hz
风速 布料 ≤13.8m/s
爬升 ≤7.9m/s
平衡重(t) 7.2
起升机构*大吊重 2
工作温度 -20～48℃
三、主要元器件品牌
序号 名称 品牌 备注
1 比例阀 NEM（Italy） 国外品牌配件包含合资
3
平衡阀 NEM（Italy）
4 液压
油泵 上海电气（China）
5 软管 EATON(U.S.A)
6
接头 EATON(U.S.A)
7 主要电气元器件 Schneider(France)
8 有线遥控器
9
无线遥控器 AUTEC（Italy）

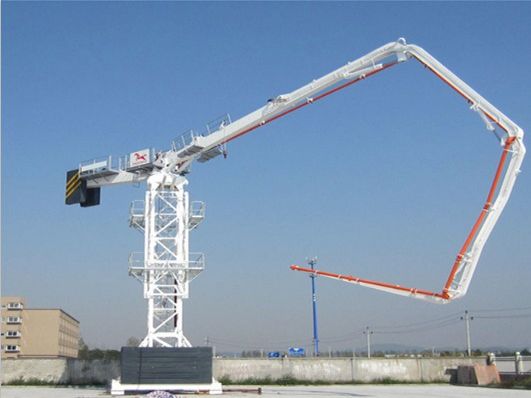

四、产品特点
（1）将塔机的塔身与布料机的上装结合，既具有塔机自身加节的功能，又具有布料机布料的功能。随着建筑物的升高，布料机可通过自带的爬升架增加标准节来升高。超过独立高度后，通过附墙架附着在建筑物墙面上。
（2）配置有起升机构，在爬升加节时，能自身起吊标准节。
（3）臂架分为四节，全液压驱动，折叠、展开灵活，布料范围广。臂架结构采用高强度
钢板制作，强度大，自重轻。
（4）可选择无线遥控或有线遥控操作方式，操作轻松方便。
（5）各个动作采用电比例控制，动作更平稳，冲击小。
（6）主要电气、液压元器件采用进口知名品牌，质量稳定可靠。
