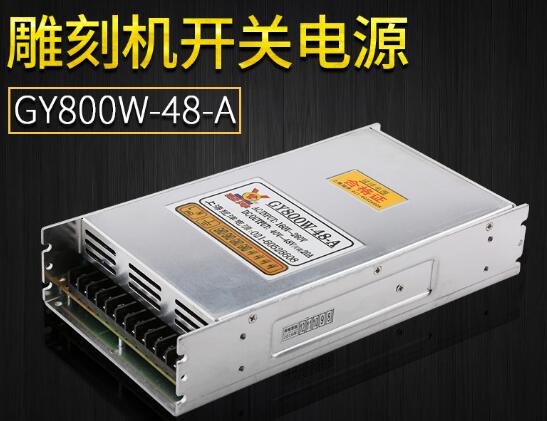

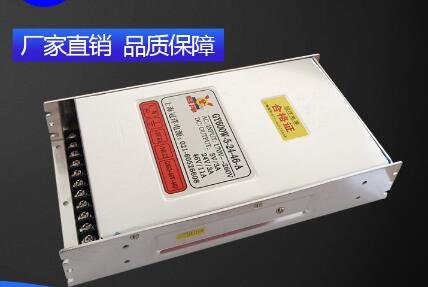

雕刻机冠洋开关

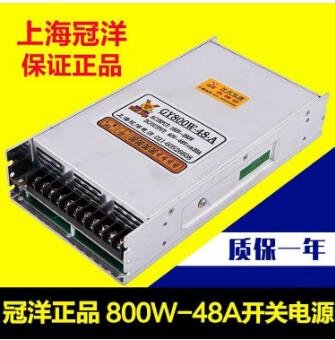

电源 上海冠洋
开关电源大致由主电路、
开关电源
控制电路、检测电路、辅助电源四大部份组成。
1、主电路
冲击电流限幅：限制接通电源瞬间输入侧的冲击电流。
输入
滤波器：其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。
整流与滤波：将电网交流电源直接整流为较平滑的直流电。
逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。
输出整流与滤波：根据负载需要，提供稳定可靠的
直流电源。
2、控制电路
一方面从输出端取样，与设定值进行比较，然后去控制
逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。
3、检测电路
提供保护电路中正在运行中各种参数和各种仪表数据。
4、辅助电源
实现电源的软件（远程）启动，为保护电路和控制电路（PWM等芯片）工作供电。
工作条件1、开关：电力电子器件工作在开关状态而不是线性状态
2、高频：电力电子器件工作在高频而不是接近工频的低频
3、直流：开关电源输出的是直流而不是交流

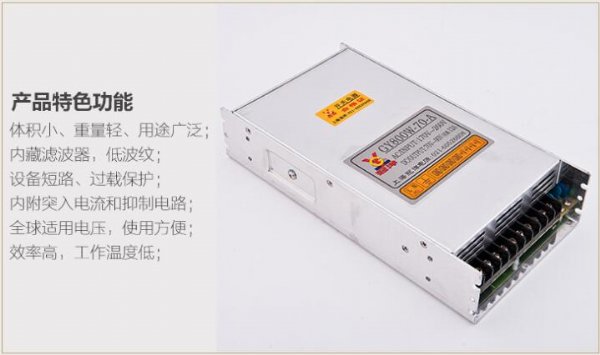

9主要特点1、体积小、重量轻：由于没有工频
变压器，所以体积和重量只有线性电源的20～30％。
2、功耗小、效率高：功率晶体管工作在开关状态，所以晶体管上的功耗小，转 化效率高，一般为60～70％，而线性电电源只有30～40％。
接线方法
L：接220v交流火线
N：接220v交流零线
FG：接大地
G：直流输出的地
+5v：输出+5V点的端口
ADJ：是在一定范围内调输出电压的，开关电源上输出的额定电压本来出厂时是固定的，也就是标称额定输出电压，设置此电位器可以让用户根据实际使用情况在一个较小的范围内调节输出电压，一般情况下是不需要调整它的。
开关电源的维修可分为两步进行：
断电情况下，“看、闻、问、量”
看：打开电源的外壳，检查
保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
