产品说明:

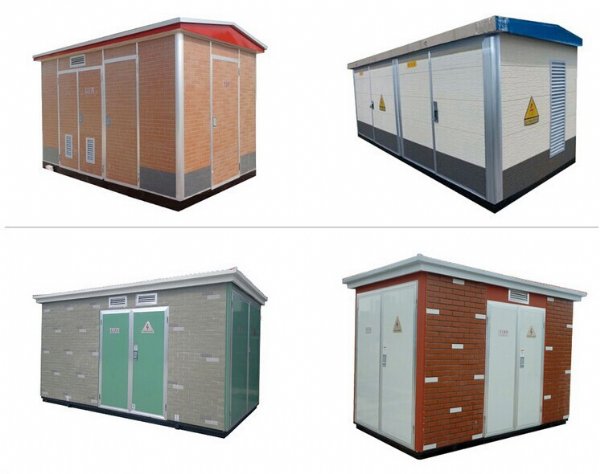

YB系列预装式
变电站（也叫美式变电站，以下简称美变）是将组合式
变压器、高压受电部分的
负荷开关和保护
熔断器装置、低压配电部分的计量和开关等三者组合在一起的成套变配电装置，是吸收国外先进技术，结合国内实际情况研制开发的一种新型成套变配电设备。由于美变具有体积小、投资少、操作方便、安装快速、维护简单等特点，因而在国内的配电系统中被广泛应用，特别在城乡电网建设与改造中被广泛应用于工业园区、居民小区、商业中心以及高层建筑等各种场合。
本产品除满足各自元器件的有关标准外，还满足《GB/T17467-1998高压/低压预装式变电站》的有关规定，符合本产品技术条件。
■产品特点
结构紧凑合理、体积小，仅为同等容量欧式箱变的三分之一左右；
全密封、全绝缘结构，无需设置安全屏障，人身安全有可靠保证；
有多种供电方案供用户选择，即可采用终端供电又可实现环网或双
电源供电；
采用S9变压器，损耗小、温升低、过载能力强；
采用双熔断器（后备保护熔断器＋插入式熔断器）保护，且插入式熔断器熔丝具有电流、温度双敏特性，确保产品安全、可靠运行；200A电缆
接头可带负荷拔插，在紧急情况下可作为负荷开关操作，还具有
隔离开关的特点。
绕组采用Dyn11联接、铁心采用三相四柱式结构，使产品能在任意不对称负荷下运行，且中性点不漂移，电压稳定，供电质量高，箱体发热小，噪音低，防雷性能好；
箱体采用防腐设计和特殊喷漆处理，美观新颖，可适用于各种环境，并达到美化城市效果。
■正常使用的环境条件
海拔高度：不超过1000米；
环境温度：不高于+40℃，不低于-25℃，日平均温差不超过35℃，年平均温差不超过20℃；
风速不超过35m/s；
安装场所无爆炸危险，无化学腐蚀和剧烈振动；
冷却方式：空气自冷（AN）。
■产品结构
美变分变压器部分和
控制柜部分，其中变压器部分为全密封结构，绝缘油可选用高燃点油或普通油两种。控制柜部分以分为高压室和低压室，高压室安装有：
高压电缆插头、
避雷器、负荷开关操作柄、无励磁分接开关手柄、插入式熔断器、压力释放阀、
温度计、压力计、油位计、注油塞、放油阀等，负荷开关、无励磁分接开关、插入式熔断器等均与变压器芯一同浸在
变压器油中，高压电缆与变压器的连接采用肘形电缆接插件。低压侧可安装空气
断路器、电流
互感器，以及电能总计量表、
电流表和
电压表，可根据用户需要配置输出回路及
电容补偿装置。
