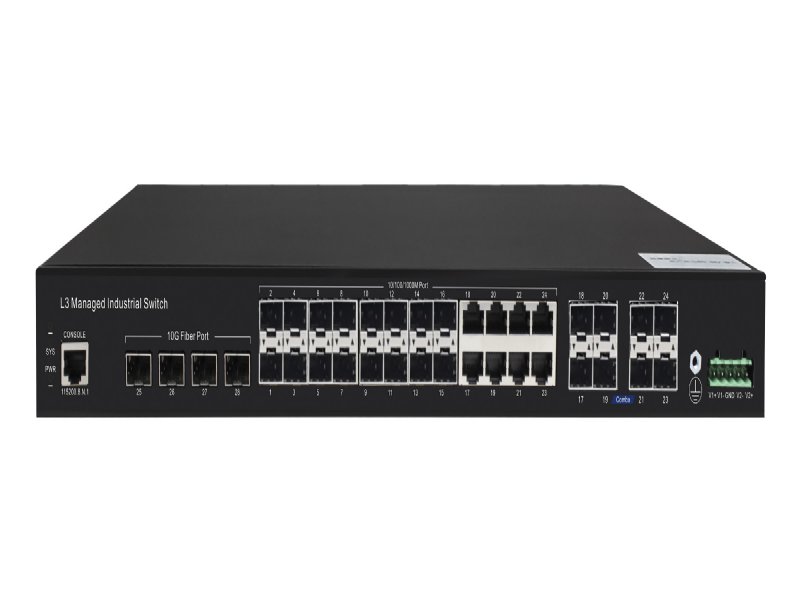

工业级千兆24光8电POE管理汇聚型三层工业交换机

  • 价格:电询
  • 产地:深圳
  • 品牌:邦联通信
  • 联系:陈经理 0755-29185271 19520884198
              联系我时请告知是在建材采购网看到的
  • 公司:深圳市邦联通信技术有限公司
  • 产品介绍
    产品概述
    邦联通信36口工业交换机是我们自主研发的万兆上联网管工业PoE光纤交换机,支持8个10/100/1000Base-T自适应RJ45口+24个100/1000Base-X SFP光口插槽+4个1/10G 万兆SFP+光口插槽。1-8端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机*大PoE输出功率为130W(at-250W)。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
    该产品具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行PoE供电管理,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。

    产品特点
    千兆多光口接入,万兆上行
    ◇全系列支持“千兆以太网口+千兆光口+万兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
    ◇所有端口支持无阻塞线速转发,传输更流畅。
    ◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

    智能PoE供电功能
    ◇ 8个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
    ◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机*大PoE输出功率达130W,单端口*大PoE输出功率为30W。
    ◇ PoE端口支持*级机制,当剩余功率不足时,*保障高*级端口的供电,避免设备超负荷工作。
    ◇ 支持POE网管功能,可以通过网管配置,实现PoE各端口功率分配,*级设定,端口功率状态查看,时间调度等。

    强大业务处理能力
    ◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
    ◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种*级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
    ◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
    ◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
    ◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
    ◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。

    完备的安全防护机制
    ◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
    ◇支持端口隔离。
    ◇支持端口广播风暴抑制。
    ◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

    设备稳定可靠
    ◇ 主机低功耗、风扇主动散热设计,镀锌钢材金属外壳,超强散热,保证产品稳定运行。
    ◇ 采用自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
    ◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
    ◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、PoE工作指示灯轻松了解设备工作状态。

    轻松的运维管理
    ◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
    ◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
    ◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
    ◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
    ◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

    产品技术与规格
    型号 BL-GYJHJ1000M-24LC/8QCP BL-GYJHJ10G-24LC/8QC
    固定端口 8个10/100/1000Base-T POE口(Data/Power)
    24个100/1000Base-X SFP独立光口 (Data)
    4个1/10G 万兆SFP+上联光口 (Data)
    1个Console RS232控制口(115200,N,8,1)
    POE端口 1-8端口支持IEEE802.3af/at标准POE供电
    网络协议 IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;
    IEEE802.3u 100Base-TX;
    IEEE802.3ab 1000Base-T;
    IEEE802.3z 1000Base-X;
    IEEE802.3ae 10GBase-SR/LR;
    IEEE802.3x
    供电标准 符合IEEE802.3af/at国际标准
    网口特性 1-8口10/100/1000BaseT(X)自动侦测, 全/半双工MDI/MDI-X自适应
    光口特性 千兆SFP/万兆SFP+ 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)
    转发模式 存储转发(全线速)
    背板带宽 598Gbps (无阻塞)
    包转发率@64byte 107.14Mpps
    MAC地址表 32K
    包转发缓存 32M
    双绞线传输 10BASE-T : Cat3,4,5 UTP(≤100 meter)
    100BASE-TX : Cat5 or later UTP(≤100 meter)
    1000BASE-T : Cat5e or later UTP(≤100 meter)
    光缆 多模 :850nm 0~300M(10G) , 850nm 0~550M(1.25G)
    单模 :1310nm 0~40KM , 1550nm 0~120KM 。
    供电引脚 默认仅支持1/2(+),3/6(-) 4芯供电
    *高单口/平均功率 30W/15.4W 30W/30W
    总功率/输入电压 130W, 交流(AC100-240V) 250W,交流(AC100-240V)
    整机功耗 待机功耗:<20W;
    满载功耗:<130W 待机功耗:<25W;
    满载功耗:<250W
    配套电源 内置开关电源
    AC:100~240V 50-60Hz 2.3A 内置开关电源
    AC:100~240V 50-60Hz 4.1A
    电源输入接口 双输入电源接口设计:AC交流供电*,支持防反接保护,掉电自动切换直流DC连接
    2组DC12-48V输入接口;1路告警开关接口;1组AC电源输入接口
    LED指示灯 电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link(黄色),光口:L/A(绿色); POE工作指示灯:PoE(绿色);
    一键还原开关 有
    散热方式 低噪声风扇主动散热设计
    工作温度/湿度 -40~+80°C;5%~90% RH无凝结
    存储温度/湿度 -40~+85°C;5%~95% RH无凝结
    外观尺寸(L*W*H) 440mm*300mm*45mm
    净重/毛重 <4.0kg / <4.8kg <4.5kg / <5.2kg
    安装方式 桌面、19寸1U机柜安装
    防雷/防护等级 端口防雷:6KV 8/20us;
    防护等级:IP30
    IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电
    IEC61000-4-3(RS):10V/m(80~1000MHz)
    IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV
    IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV
    IEC61000-4-6(射频传导):10V(150kHz~80MHz)
    IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s
    IEC61000-4-9(脉冲磁场):1000A/m
    IEC61000-4-10(阻尼振荡):30A/m 1MHz
    IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV
    IEC61000-4-16(共模传导):30V持续;300V,1s
    FCC Part 15/CISPR22(EN55022):Class B
    IEC61000-6-2(通用工业标准)
    机械特性 IEC60068-2-6(抗振动)
    IEC60068-2-27(抗冲击)
    IEC60068-2-32(自由下落)
    安规认证 3C;
    CE mark, commercial;CE/LVD EN60950;
    FCC Part 15 Class B;RoHS;
    质保期 工业交换机5年,终身维护
    业务特性
    端口 支持IEEE802.3x流控(全双工)
    支持基于端口速率的广播风暴抑制
    支持对出入端口的报文流量进行限速,粒度*小为64Kbps
    支持端口温度保护设置
    支持端口EEE 绿色以太网节能配置
    PoE管理 支持PoE电源总功率限制配置
    支持每端口PoE输出功率分配,关闭/af/at
    支持每端口PoE输出*级配置
    支持每端口PoE工作状态显示
    支持电源延迟启动
    支持PoE 工作与时间调度
    三层功能 支持L2+网管功能,支持IPV4/IPV6管理
    支持三层路由转发,支持不同网段,不同VLAN之间通信
    支持静态路由/默认路由,*大条目128个
    支持ARP协议,*大条目1024个
    VLAN 支持基于端口的VLAN(4K个),IEEE802.1q
    支持基于协议的VLAN
    支持基于MAC地址的VLAN
    支持Voice VLAN
    支持Access、Trunk、Hybrid三种类型端口配置
    支持QinQ 配置
    端口汇聚 支持LACP动态聚合
    支持静态聚合
    支持*大22个聚合组,每个聚合组*大支持8个端口
    生成树 支持STP(IEEE802.1d)
    支持RSTP(IEEE802.1w)
    支持MSTP(IEEE802.1s)
    工业级环网协议 支持G.8032(ERPS),*多支持255个环,每环*多支持254个设备
    环网自愈时间小于20ms
    组播 支持IGMP Snooping v1/v2、*多支持1024个组播组
    支持用户快速离开机制
    支持MLD Snooping v1/v2
    支持组播VLAN
    镜像 支持基本端口的双向流量镜像
    QoS 支持Diff-Serv QoS
    每个端口支持8个输出队列
    支持802.1p/DSCP*级映射
    支持队列调度机制(SP、WRR、SP+WRR)
    支持*级标记Mark/Remark
    支持基于流的包过滤
    支持基于流的重定向
    支持基于流的限速
    ACL 支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
    支持基于端口、VLAN下发ACL
    安全特性 支持用户分级管理和口令保护
    支持IEEE802.1X认证/集中MAC地址认证
    支持AAA&RADIUS认证
    支持MAC地址学习数目限制
    支持MAC地址黑洞
    支持SSH 2.0,为用户登陆提供安全加密通道
    支持SSL,保障数据传输安全
    支持端口隔离
    支持ARP报文限速功能
    支持IP源地址保护
    支持ARP入侵检测功能
    支持防DoS攻击
    支持端口广播报文抑制
    支持主机数据备份机制
    IP+MAC+VLAN+端口的四元绑定功能
    DHCP 支持DHCP Serve
    支持DHCP Client
    支持DHCP Relay
    支持DHCP Snooping
    管理与维护 支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
    支持WEB网管(支持HTTPS)
    支持FTP、TFTP、Xmodem、SFTP文件上下载管理
    支持SNMP V1/V2C/V3
    支持一键还原
    支持NTP时钟
    支持系统工作日志
    支持Ping检测
    支持线缆长度状态检测
    支持CPU即时利用率状态查看
    支持链路层发现协议LLDP
    支持光网视 NMS平台化集群管理(LLDP+SNMP)
    系统要求 Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本;
    5类及以上以太网电缆;
    TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上5类及以上以太网电缆;
    包装清单
    包装清单 物品名称 数量 单位
     36口万兆上联网管工业POE光纤交换机(IPS36368PFM/at) 1 台
     AC电源线 1 根
     RJ45-DB9网管配置适配线 1 根
     五金安装套件(挂耳) 1 对
     快速使用指南 1 份
     保修卡与合格证 1 份
    说明:本产品默认不配套光模块,如需选购,请参考配件产品信息。
    订购信息
    设备名称 设备信息
    BL-GYJHJ1000M-24LC/8QCP L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽工业POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,内置130W电源,支持标准1U/19寸机柜安装。
    BL-GYJHJ10G-24LC/8QCP L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆上联SFP+光口插槽,工业POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,内置250W电源,支持标准1U/19寸机柜安装。
