我们供应常州
球阀、常州阀门、江苏球阀、江苏阀门

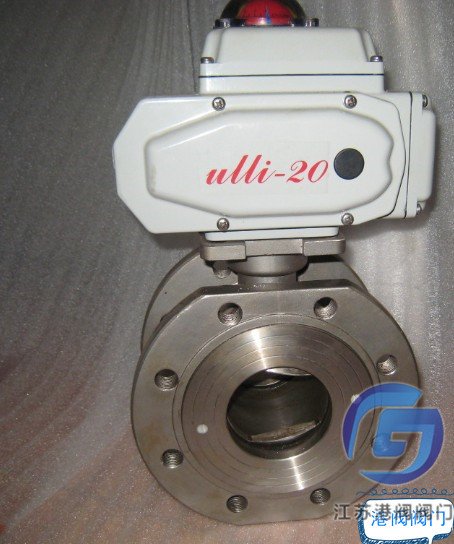

Q671F-16P电动
对夹式球阀 产品用途：
对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(
密封圈为增强
聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
主要零件材料
序号
NO 零件名称 材质
1 阀体
不锈钢CF8M/CF8 碳钢WCB
2 球 不锈钢316/304 不锈钢SS304
3
密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢304 不锈钢SS304
7 手柄 不锈钢304 不锈钢SS304
8 阀杆
螺母 不锈钢304 不锈钢SS304
9 填料压盖 不锈钢304 不锈钢SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12
垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
主要尺寸单位：mm
SIZE 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8
d 15 20 25 29 38 62 76 92 110 145 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3
江苏港阀阀门科技有限公司（港阀阀门）主要球阀产品：材质有铸铁、铸钢、
黄铜、青铜、不锈钢；连接方式有螺纹、
法兰、焊接、
卡箍；传动方式有：手动、涡轮传动、气动、电动；压力1.0-6.4Mpa;公称通经：DN15-1200.
具体产品型号如：手动铸
钢球阀Q41F-16C/Q41F-16P、
螺纹球阀Q11F-16C/P、V型球阀Q47F/H-16C、涡轮球阀Q347F/H-16C/P、
气动球阀Q641F-16C/P、
电动球阀Q941F-16C/P、一体式
高温球阀Q41M-16C/Q941M-16C、船用
铜球阀Q41F-16T、螺纹铜球阀Q11F-16T、
保温球阀BQ41F/W-16P、
三通球阀Q44F-16C/P、对夹式球阀Q71F-16C/P、塑料球阀Q41F-10F/Q41F-10S
我公司球阀产品严格按照国家标准生产：
GB/T 21385-2008金属密封球阀标准
GB/T 15185-1994铁制和铜制球阀标准
GB/T 12237-2007石油、石化及相关工业用的钢制球阀标准
JB/T 8861-2004球阀 静压寿命试验规程标准
为确保您的使用要求，订货时请详细说明：
一、新项目用户请提供设计院设计的型号，更换配件用户请提供之前使用的产品型号
二、如没具体型号请提供：1.使用介质及温度；2.工作压力；3.传动方式；4.连接方式；5.结构形式；
6.公称通经等
