压敏胶热缩带，又名：热缩压敏带，热烤压敏带、压敏型热缩带、压敏型
管道修补用
热收缩带。
压敏胶热缩带，用于石油天然气在役管道补口处的修复，也可直接用于新建管道的补口处防腐。压敏胶热缩带是将丁基橡胶经聚异丁烯改性
胶粘剂压延复合于辐射交联
聚乙烯基材上制成的带状防腐蚀材料。胶粘剂具有自粘修复功能，可长期保持其粘弹性和冷流性，对钢、PE、FBE、PP表面均具有很高的粘结性。基材具备独特的耐损伤，抗紫外，适应环境能力强等性质。热缩压敏带与管道补口防腐修复处形成连续紧密的防腐蚀保护体系。
我司遵照CDP-G-OGP-AC-010-2013-1之规定，生产的压敏胶热缩带，分外护型和防腐型两种热缩压敏带。为保证工程质量优质性，请广大客户按照工程设计要求来对应选择型号。
产品优点：
1、与作业界面粘结牢固，耐水蒸气和氧气渗透性好。
2、可与无溶剂环氧
底漆配套使用，也可单独使用。
3、使用前只需除去作业表面水汽，对预热温度不做要求，修补方法简便、施工能源消耗少、流水作业快、施工便携。
4、一周之内自修复愈合直径小于5mm的破损。
5、机械稳定性高、长期防腐可靠性高，使用寿命长。
性能指标：
项目名称/型号 防腐型 外护型
基
材 颜色 - 黑色 黑色
厚度 mm 1.30 1.20
密度 g/cm3 0.96 0.96
拉伸强度 Mpa 22 22
断裂伸长率 ％ 420 420
体积电阻率 Ω·m 1.60×1013 1.60×1013
电气强度 MV/m 30 30
耐环境应力开裂 (F50) h 1100 1100
热水冲击225℃,4h - 无裂纹、无流淌、无滴垂 无裂纹、无流淌、无滴垂
胶
层 厚度 mm 1.60 1.50
软化点 ℃ 120 125
搭接剪切
强度 23℃ Mpa 0.36 0.25
85℃ Mpa 0.10 0.08
滴垂100℃,48h - 无滴垂 无滴垂
吸水率 ％ 0.15 0.15
脆化温度 ℃ -45 -45
安
装
完
毕 剥 离
强 度 对钢 N/cm 30 23
对PE层 N/cm 29.5 22
对FBE层 N/cm 30 23
抗冲击性 J 15.5 15
胶层覆盖率 ％ 99 99
阴极剥离 mm 6.5 6.5
耐85℃水
浸泡外观 对钢 - 无起鼓、无剥离、膜下无水 无起鼓、无剥离、膜下无水
对防腐层 - 无起鼓、无剥离、膜下无水 无起鼓、无剥离、膜下无水
运行温度 ℃ 85 85
供货信息：
1、标准宽度：300～700mm
2、包装：纸箱
产品选型：
首先依据施工设计标准和产品实用性选择对应的型号，就对新设管段进行防腐补口，作业面为钢或环氧涂层时应选用防腐型压敏胶热缩带；当管路处于修复，原防腐层沥青或PE，作业面为粘弹体材料，应选用外护型压敏胶热缩带。
使用方法：
1、表面清理：将需作业部位表面和管体原防腐层需搭接表面的油污、油脂、泥土污物清净，清整至无毛刺、焊渣、飞溅物、焊瘤等缺陷。
2、除锈：符合GB/T 8923要求，手工除锈应达Sa3级，机械除锈应达到Sa2.5级。

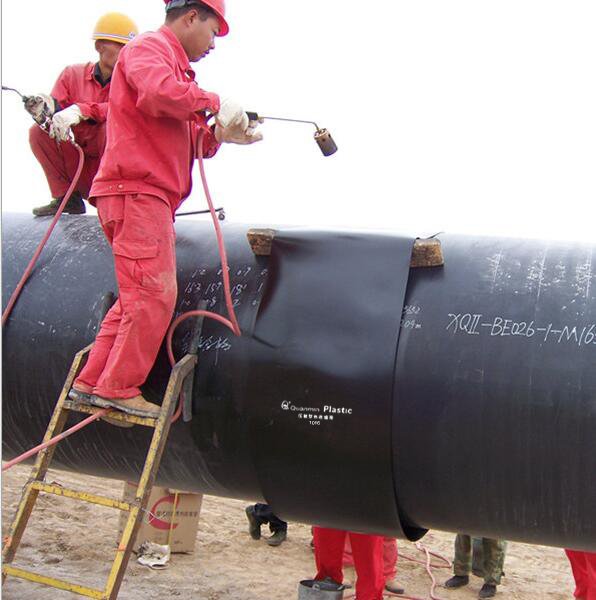

3、沿管径环绕热缩压敏带后，先将固定片通过加热，粘接在适应的压敏胶热缩带
接头部位，形成筒式状。随后移离需作业段，用火焰沿周向均匀加热，达到收缩。随之再沿径向分别向两侧加热，受热力作用收缩，内层热胶同时熔化包覆填充于作业表面，与
管道防腐层形成紧密连续的防腐蚀保护体系。
4、依照产品安装温度要求调整火焰均匀加热，排出空气避免出现汽包和皱痕，在适合热收缩带相应温度下操作，发现套体两端有胶溢出为宜。
5、操作中出现的皱褶或气泡，及时用硅橡
胶辊轮进行处理，达到整平压实。
6、禁止雨、雪、雾天湿度超过85％情况下和风沙较大环境下露天使用。
运输存储：
1、直立、防暴晒、防雨淋、防止压坏变形。
2、应在阴凉，温度5～30℃，相对湿度＜75％的库房中存放，并远离热源与明火。
3、保质期限12个月。
