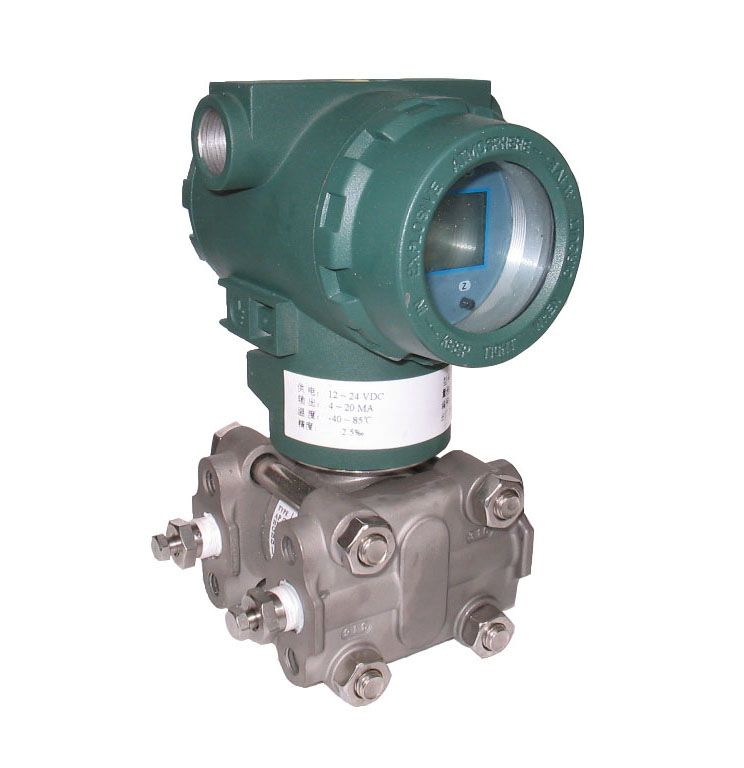

S800型差压
变送器可以用来测量流量、液位和应用于其它要求精确测量差压的场合。
变送器和导压管安装的正确与否，直接影响其对压力测量的精确程度。因此，掌握变送器和导压管的正确安装是非常重要的。
由于工艺流程的需要，以及有时为了节约导压
管材料等经济的原因，
差压变送器经常安装在工作条件较为恶劣的现场。为了尽可能减少变送器工作条件的恶劣程度，变送器应尽量安装在温度梯度和湿度变化小，无冲击和振动的地方。
量程：0～40MPa *优精度：0.1%
1.特点
动态三膜片抗过载结构，可以在很高的静压下测量极低的差压
可选单晶硅
传感器采用Hart通讯协议，可以与绝大多数现场组网
正迁移可达500%；负迁移可达600%
在复杂、恶劣的工况条件下，安装方式多样化且合理
无机械可动部件，维修工作量少，阻尼可调
2.产品概述
S800型
电容差压变送器的结构型式是目前全球压力/差压测量领域使用*广泛的一种。是微机械加工和强大的通讯功能完美的结合。尤其是在高静压、低差压场合提供了极高的测量精度和稳定性。
S800有三大系列产品：
S800普通型压力/差压变送器；
S800LT型压力（液位）变送器；
S800远传压力/差压变送器。
3.技术参数
项目
技术参数
供电电压
16~28VDC
输出信号
4~20mA或Hart数字输出
负载电阻
R≤50(Vs-12)通讯需要250欧的*少回路电阻
连接电缆
屏蔽
双绞线 综合精度
+0.1%FS；+0.25%FS；+0.5%FS
零点温漂
≤0.2FS/℃（0~70℃范围）
过载
2倍
量程比
100：1（量程可调节范围之内）
接液部分的温度范围
-10~121℃
环境温度
-10~60℃
耐震
20g（20—5000HZ）
灌充液
硅油 外壳
压铸铝合金，表面环氧喷涂IP65
密封圈 氟橡胶 防爆等级
Dllct6
重量
5.5KG
*大静压
32Mpa
材质
封 入 液 丙二醇
接液部分 膜片 SUS316L
其它 SUS316
壳 体 铝合金
4.七项优势技术的完美结合
1）输出与通讯同时进行
S600通过Hart协议来通讯，使用了工业标准的Bell202频率漂移键控（FSK）技术。通过在4—20mA输出信号上选加一个高频信号来完成远程通讯。利用这一技术，可使输出与通讯同时进行而不损害回路的完整性。
2）数据存贮（智能型）
组态数据存贮在变送器
线路板上的非易失性EEPROM存贮器中。变送器断电数据仍能保存，因此变送器—通电可立刻工作。
3）线路板模块（智能型）
变送器的线路板块是一块采用*集成电路（ASICS）和表面封装技术的线路板。线路块接收来自传感头的数字信号和修正系数后，对信号进行修正和线性化。线路板模块的输出部分将数字信号转换成一个模拟输出信号，并可通过*软件与计算机或HART
手操器通讯。 可选的LCD表头插入线路板上，可显示以压力工程单位或模块范围值百分比为单位的数字输出。LCD表头适用于标准变送器。
4）数/模转换和信号传输（智能型）
过程变量以数字数据方式存贮，可进行精度修正和工程单位转换。经修正的数据然后被转换成一个模拟输出信号。
5）组态软件功能
HART协议使用户很容易对S600智能型差压变送器进行组态，测试和具体设置。或者通过任意支持HART通讯协议的上位系统主机完成通讯。组态包括两个方面。
