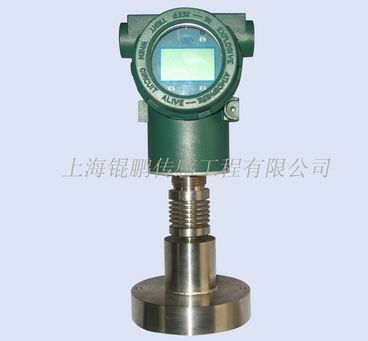

S600型设备级压力
变送器，采用世界*先进的隔离式扩散硅压力敏感组件和高品质的集成电路组装而成，它具有高品质、低价位、能适应各种工业应用的特点，是扩散硅精密机械加工 + 温度补偿 + 模拟信号处理技术的结晶。主体电路工艺材料先进，密封固化与外部完全隔离，能满足防潮、防水、防爆、防腐、防尘等恶劣工况的要求，选用不同的过程
连接件可对强腐件的介质、高低温介质、粘稠介质进行准确测量。
S600系列
压力变送器可广泛应用于石油、化工、钢铁、电力、建材、纺织、制药、食品、气体、科学实验和军工等各个领域，实现对各工艺点压力的计量、监视和控制。
S600系列压力变送器，分普通和智能型两种。普通型提供标准的直流4-20mA信号输出，智能型除可选HART通信之外，也可选RS485接口，它用简单的编程软件调整变送器零点和量程等参数。
1.特点
量程：0～80MPa *优精度：0.1%
合理的三腔隔离结构及防爆外壳可应用于恶劣的现场环境。
可选多种
传感器芯片(扩散硅、陶瓷
电容、钛-蓝宝石），*大限度适应各种工况。
具备模拟和数字两种信号输出，符合Hart通讯协议。
比传统应用Hart协议的仪表体积更小，重量更轻。
直接安装于测量点，减少安装工时和费用。
电路具有反相保护功能，即使正负极反接也不会损坏变送器。
3 1/2 LCD显示。
2.产品概述
S600是性价比*高的过程控制级压力变送器，是精密机械加工+温度补偿+信号处理技术的结晶。可直接安装于测量点，省去了引压管等辅助管阀件，降低了现场安装成本。
通过数字技术的应用，建立了现场仪表与控制系统的通讯，提高了仪表的测量精度，并且可以根据现场的工况在一个很大范围内调整量程，这样即可大大减少库存备品备件的数量。
3.技术参数
项目
技术参数
供电电压
16~28VDC
输出信号
4~20mA或Hart数字输出
负载电阻
R=（U-5V）/0.02
连接电缆
屏蔽
双绞线 综合精度
+0.1%FS
零点温漂
≤0.2FS/℃（0~70℃范围）
过载
2倍
量程比
100：1（量程可调节范围之内）
介质温度
-20~85
环境温度
-38~85
耐震
20g（20—5000HZ）
灌冲液
硅油 外壳
压铸铝合金，表面环氧喷涂IP65
密封圈 氟橡胶 防爆等级
Dllct5
重量
1.4KG
4.七项优势技术的完美结合
1）输出与通讯同时进行
S600通过Hart协议来通讯，使用了工业标准的Bell202频率漂移键控（FSK）技术。通过在4—20mA输出信号上选加一个高频信号来完成远程通讯。利用这一技术，可使输出与通讯同时进行而不损害回路的完整性。
2）数据存贮（智能型）
组态数据存贮在变送器
线路板上的非易失性EEPROM存贮器中。变送器断电数据仍能保存，因此变送器—通电可立刻工作。
3）线路板模块（智能型）
变送器的线路板块是一块采用*集成电路（ASICS）和表面封装技术的线路板。线路块接收来自传感头的数字信号和修正系数后，对信号进行修正和线性化。线路板模块的输出部分将数字信号转换成一个模拟输出信号，并可通过*软件与计算机或HART
手操器通讯。
可选的LCD表头插入线路板上，可显示以压力工程单位或模块范围值百分比为单位的数字输出。LCD表头适用于标准变送器。
4）数/模转换和信号传输（智能型）
过程变量以数字数据方式存贮，可进行精度修正和工程单位转换。经修正的数据然后被转换成一个模拟输出信号。
5）组态软件功能
HART协议使用户很容易对S600智能型
差压变送器进行组态，测试和具体设置。或者通过任意支持HART通讯协议的上位系统主机完成通讯。组态包括两个方面。
