工程应急10kw汽油发
电机组

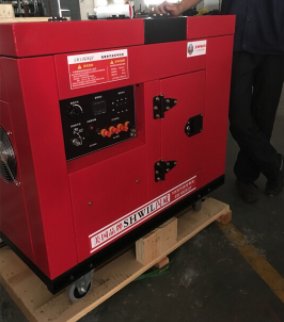

品名：10KW静音汽油
发电机型号：SW10KWQY
*大功率：(KW)11
额定功率：(KW)10
额定电压：(V)380/220
相数：三相/单相
额定频率：(Hz)50/60
*大功率：15P
发动机转数：3600
耗油量：360g*kw/h
启动方式：电启动
类型：四冲程、风冷、双缸
机油容量：1.6L
油箱容量：(L)30
距7米处噪音：7m (dB)74
点火方式：T.C.I.
尺寸(L×W×H) (mm) 1080*720*950
净重/毛重(Kg)160/165
燃料：无铅汽油93号
机油保护器:有
低油压警示系统: 有
过载保护器：有
动力开关：有
功率因素1
二、机组组成部分
1）汽油机
2）发电机
3）油箱
三、控制屏
该控制屏为普通一体式LED控制屏。并带有电压、电流、频率、水温、油压显示，汽油机具有高水温、低油压、超速、停机保护等功能。
熟悉汽油发动机各零部件的具体构造和装配关系
1) A:活塞广泛采用高强度铝合金材料，分为顶部、头部和裙部三部分。
顶部燃烧室的一部分；头部开有活塞环槽，用以安装活塞环，防止高温高压燃气漏入曲轴箱，并阻止机油窜入燃烧室。气环在上，油环在下；裙部起导向作用，并承受侧压力。
B:活塞环有气环和油环两种。气环在活塞和
气缸壁之间形成密封，油环刮下过多的
润滑油并布在气缸壁上，二者还起着导热作用。
2) 曲轴由前、后端、曲拐、平衡重组成。前端为自由端，安装配气正时传
动机构。后端为输出端，安装飞轮。对气缸数、冲程数、气缸排列方式一定的发动机，曲拐的布置仅与发火顺序有关。曲轴利用止推
轴承进行轴向定位，防止工作中窜动。
3) 装配时所有的
螺栓必须按规定的拧紧力矩拧紧;
4) 螺栓的规格,质量有严格要求,不能随意对换,或者使用普通螺栓代替; 5) 曲轴与飞轮在生产组装后做过动平衡检验的，所以在使用中禁止调换飞
轮与曲轴。不然会破坏曲轴飞轮组的动平衡。
4、气缸体曲轴箱组的安装
1) 放倒发动机，装上油底壳衬垫及油底壳。拧紧油底壳螺栓时应由中间向
两端交叉进行。
2) 竖直发动机，安装气缸垫和气缸盖。缸盖螺栓应由中间向两端交叉均匀
分2~3次拧至规定力矩。
3) 安装凸轮轴及摇臂机构，安装气缸盖罩等。
4) 将所拆其它非曲柄连杆机构部件安装到发动机上。
5) 检查有无遗漏未装部件，检查整理好工具。
