35kv干式计量箱厂家

  • 价格:电询
  • 产地:西安
  • 品牌:陕西南业
  • 型号:JLS-35
  • 联系:朱先生 18392000094
              联系我时请告知是在建材采购网看到的
  • 公司:陕西南业电力设备有限公司
  • 产品介绍

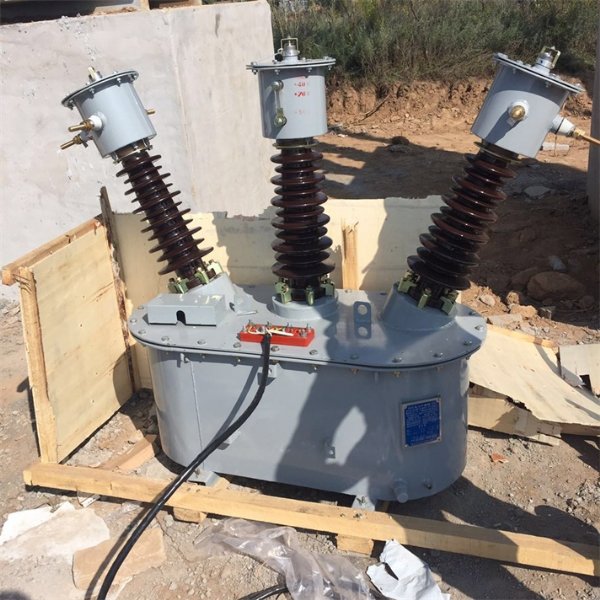

    35kv干式计量箱厂家
    产品简介
    JLS-35干式高压电力计量箱产品主要结构
    1、本产品由组合互感器和计量仪表箱组成,组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置,单向计量时配一块有功电度表和一块无功电度表,双向计量时配二块有功电度表和两块无功电度表。
    2、电压互感器的铁芯为外铁式,用优质冷轧取向硅钢片叠装而成,中柱为多级阶梯形,在中柱上装有一次及二次线圈

    35kv干式计量箱厂家
    详细介绍
    不配电度表称组合互感器,交流油浸户外式(也适用户内),是直接测量高压线路中有功和无功电能的计量设备。适用于额定频率50、60赫芝的三相交流:35KV、10KV、6KV、3KV系统网络上。具有精度高、重量轻、安装方便和防窃电告等优点,深受广大供电部门欢迎。三相三线计量箱由二只单相电压和电流互感组成,三相四线计量箱由三只单相电压和电流互感器组成,装入箱体中,一二次出线均用瓷套管装在面板上,外侧表面配装电度表供计量使用。

    35kv干式计量箱厂家
    产品主要结构1、本产品由组合互感器和计量仪表箱组成,组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置,单向计量时配一块有功电度表和一块无功电度表,双向计量时配二块有功电度表和两块无功电度表。
    2、电压互感器的铁芯为外铁式,用优质冷轧取向硅钢片叠装而成,中柱为多级阶梯形,在中柱上装有一次及二次线圈。


    35kv干式计量箱厂家
    技术参数

    1、产品符合GB1720组合互感器相应标准。
    2、额定绝缘水平35KV:40.5/80/200kv
    3、额定电压比:准确组合及相应额定二次输出

    35kv干式计量箱厂家
    本产品参照标准
    GB1207-1997(电压互感器)
    GB1208-1997(电流互感器)
    GB311-1997(高压电器设备绝缘试验电压和试验方法)

    35kv干式计量箱厂家
    产品验收
       检查铭牌数据、合格证是否要求一致。按产品装箱单检查产品的各部件、备件是否齐全;各个部件是否完好。检查各部件紧固螺丝、一次导杆、二次接线柱、电表接线有无松动现象。工频耐压试验:按照出厂试验值的80%进行验收。电流互感器、电压互感器的误差检验。(国家标准)检查u、n220v控制电源输出是否符合要求。

    35kv干式计量箱厂家
    定货须知:
      1、额定电压  2、电流比  3、准确等级   4、订货数量
      5、额定负荷及用电性质    6、另有其它特殊要求时,可协商制作
