重庆户外10KV高压永磁
智能开关概述
ZW32-12系列户外交流高压真空
断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压
真空断路器符合国家GB 1984《交流
高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
重庆户外10KV高压永磁智能开关

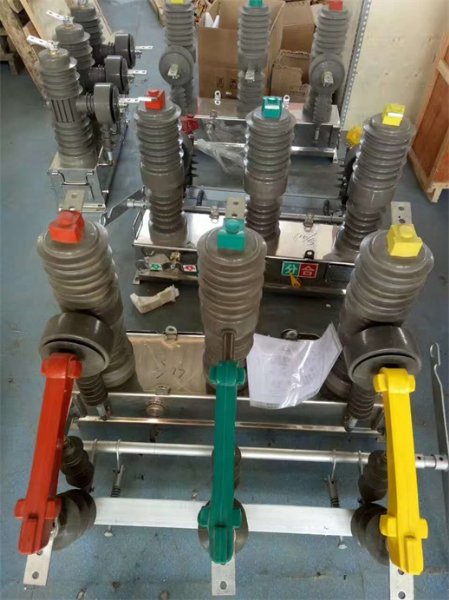

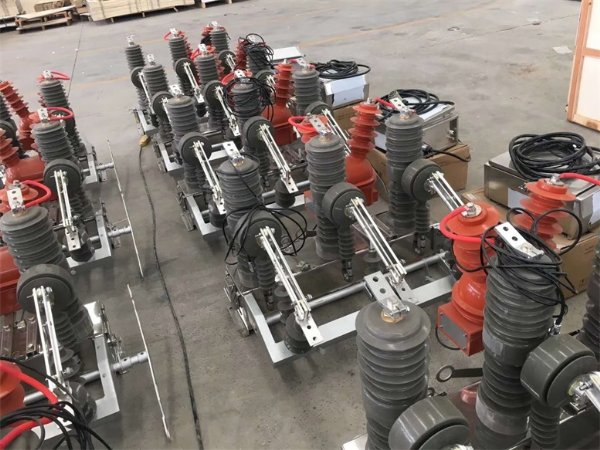

1 该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流
互感器采用户外环氧树固体或
硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化
弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；
电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
2 装有真空来弧室的
高压真空断路器开断性能稳定可靠，具有无燃烧和baozha危险、安全、免维护、体积小、重量轻（＜100kg）和使用寿命长等特点。
3 断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。
5 操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。
6 断路器的安装方式可采用单杆或双杆座装方式.

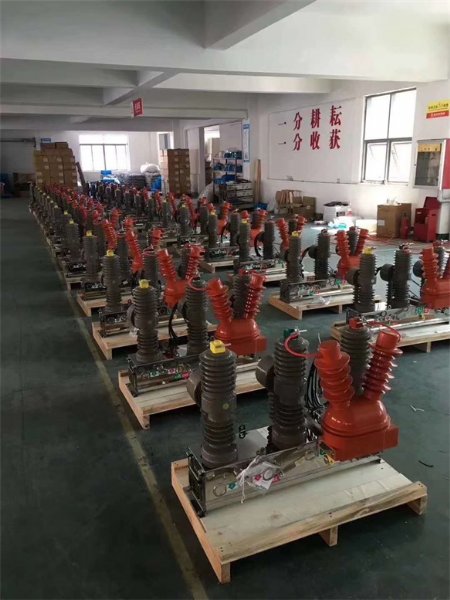

重庆户外10KV高压永磁智能开关
(1)海拔高度不高于1000m
(2)环境温度上限+40℃、下限-30℃
(3)风压不超过700Pa(相当于风速34m/s)
(4)无经常性的剧烈震动
(5)防污秽等级Ⅲ级

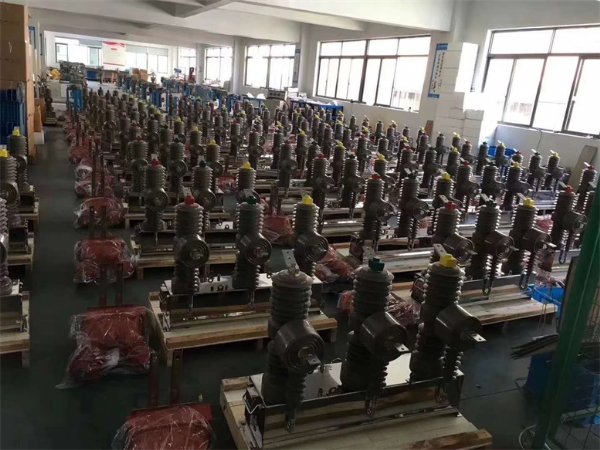

重庆户外10KV高压永磁智能开关
主要技术参数
额定电压 kV 12
额定电流 A1250 630 630
额定短路开断电流 kA 20 16 20
额定短中关合电流（峰值） 31.5 40 50
额定峰值耐受电流 31.5 40 50
额定短时耐受电流 20 16 20
额定短路持续时间 S 4
额定绝缘水平 雷电冲击耐受电压（峰值） kV 相间、对地75，断口85
1min工频耐受电压 相间、对地42，断口48
额定操作顺序 分 -0.3s- 合 -180s- 合分（电动机构）
额定短路电流开断次数 次 30
机械寿命 10000
额定操作电压（分合线圈） v DC220,100, AC220
动静头允许磨损累计厚度 mm 3
过电流脱扣器额定电流 A 5
电流互感器电流比 200/5 400/5 600/5（可根据客户情况调整）
触头开距 mm 9±1
触头超程 2±0.5
平均分闸速度 m/s 1.2±0.3
平均合闸速度 0.6±0.2
分闸时间 ms 30-60
合闸时间 20-40
合闸弹跳时间 ≤20
三相分合闸同期性 ≤2
每相回路直流电阻 μΩ ≤80
储能
电机 额定电压 V -220
额定功率 W 200
