聚四氟乙烯滑板式
橡胶支座简称四氟滑板式支座(GJZF4、GYZF4系列),是于普通
板式橡胶支座上按照支座尺寸大小粘复一层厚2-4mm的
聚四氟乙烯板而成。
四氟滑板式支座的特点和应用
四氟滑板式支座除具有普通板式橡胶支座的竖向刚度与弹性变形,且能承受垂直荷载及适应梁端转动外,利用聚四氟乙烯板与不锈
钢板间的低摩擦系数(μf≤0.08)可使桥梁上部构造水平位移不受限制。
跨度大于30米的大跨度桥梁、简支梁连续板桥和多跨连续梁桥可作活动支座使用;连续梁顶推、T型梁横移和大型设备滑移可作滑块使用。
聚四氟乙烯板材的要求
1、四氟滑板支座使用的聚四氟乙烯板材应是采用平均粒径不大于50um的新鲜纯料模压板材,模压成型压力不应小于30MPa。不应使用车削板材,也不应使用回头料或掺加任何
填料的板材。
2、四氟滑板支座中使用的聚四氟乙烯板材的表面应光滑、不整,不应有裂纹、气泡、分层和机械损伤。

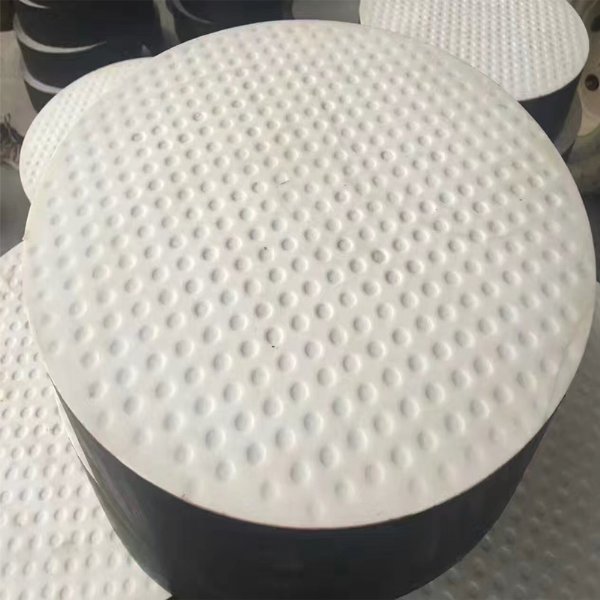

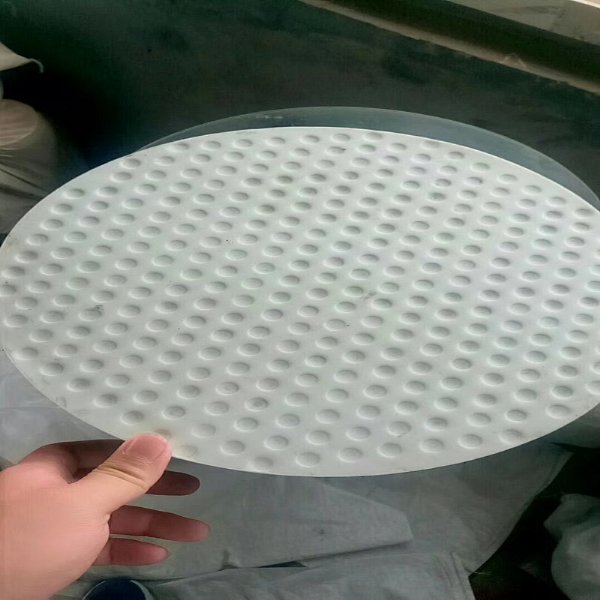

3、四氟滑板支座上粘贴的聚四氟乙烯板材表面应压制
润滑油储油槽,储油槽直径为8㎜±0.5㎜,深度为tf/2±0.1㎜。储油槽的总平面面积应为支座总平面面积的20%~30%。佬油槽应采用热压成型,不能用机械方法成型。
