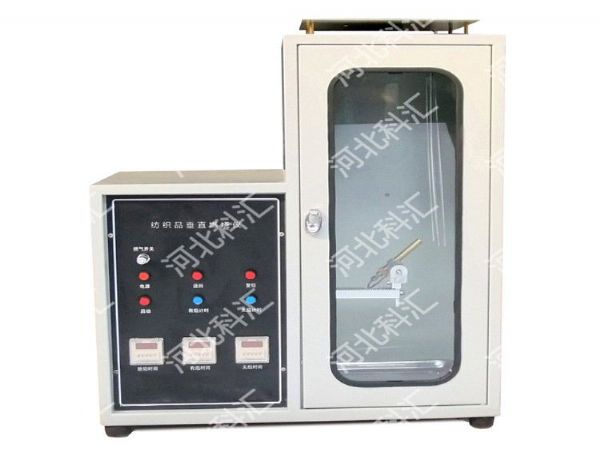

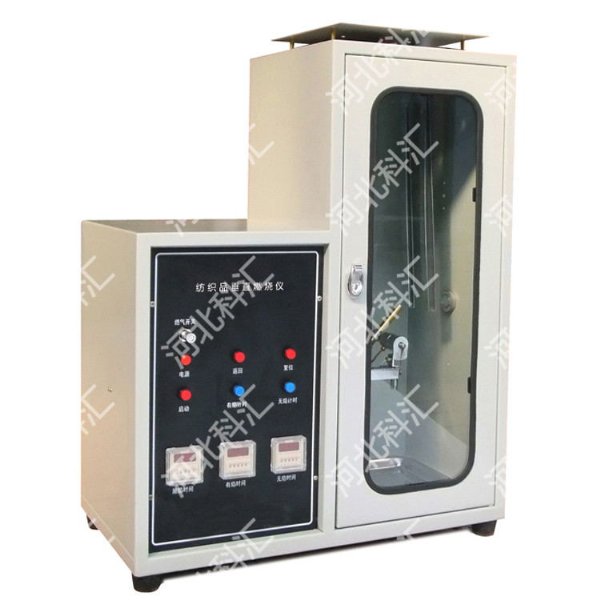

1.设备分控制部分与燃烧箱两部分，燃烧箱箱内尺寸为330*330*765mm
2.燃烧箱前部为
钢化玻璃观察门
3.箱顶均匀分布16个排气孔，内径12.5mm；燃烧箱两侧各分布6个排气孔，内径12.5mm
4.箱顶加装顶板
5.箱顶设支架可承挂式样夹，式样夹底部位于
点火器管口*高点之上17mm
6.点火器管口内径11mm，管头与垂线为25°角。点火时间：精确至0.05s
7.气源：工业级丙烷、丁烷或丙烷 /丁烷混合气体，在试样按7.3进行预处理的情况下选用纯度不小于97％的甲烷气体
8.试样大小：300*89mm，横向、纵向各五块
9.环境温度：-10℃～30℃
10.供电电压和功率：220V±10％ 50HZ 功率小于100W
11.单片机控制，数显自动计时
12.本生灯施加火焰时间0-99M99S，可任意设定，精度±0.01s
13.余焰、余辉时间 :*长0-99M99S
9.本生灯蓝色火焰高度：15mm-175mm可任意调节，配有火焰高度标尺
13.本生灯自动点火时间：任意设定
三、设计标准：GB5455-2014《纺织品 燃烧性能 垂直放行 损毁长度、阴燃和续燃时间的测定》
符合标准：GB6529
