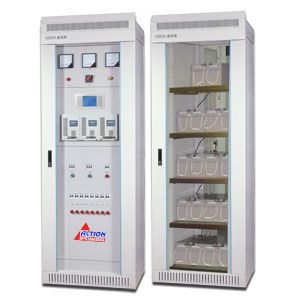

GZDW系列微机控制高频直流
电源柜，适用于中小型发电厂及
变电站，作为高压开关分合闸、继电保护、自动控制等所需的
直流电源。在无人值守的中小型变电站中，
直流屏微机控制器与变电站RTU系统用串行口联接后，经一定的规约转换将直流电源柜中的遥测量、遥信量经RTU后转送到中调所，中调所也可以将遥控量和遥调量经RTU后去控制和调节直流电源柜，使直流电源柜实现远方四遥功能。
本系列产品的运用可提高操作电源的可靠性、灵活性及性能指标，计算机控制技术的运用可使操作智能化，为实现无人或少人值守创造条件。
本系列产品经电力工业部型式试验和*鉴定，其各项技术指标均符合ZBK45017-90《电力系统用直流屏通用技术条件》、DL/T459-2000《直流电源屏（柜）订货技术条件》和LS（W）30-40JT《微机控制直流电源柜技术条件》等标准的技术要求，产品质量达到国内先进水平。
1．系统组成
充电柜：2260X800X600
馈电柜：2260X800X600
电池柜：2260X800X600
监控：PMS-D02，PMS-D05，PMS-D10，PMS-C10，PMS-E10
模块：22002M、22005M、22010D、22020D
11004M、11010M、11015D、11040D
2．技术指标
输入电源电压：三相380V±15%，50Hz。
输出直流电压：220V/110V。
输出直流电流：5～500A。
电池额定容量：10～1000Ah。
浮充稳压范围：198～260V（220V）、 99～130V（110V）。
均充稳压范围：198～280V（220V）、 99～140V（110V）。
主充电压范围：198～300V（220V）、 99～150V（110V）。
电流调节范围：10-105%Ie
稳压精度：≤±0.5%
稳流精度：≤±0.5%
纹波系数：≤0.1%
整机噪声：≤55DB
工作环境温度：–10 ～ +45℃
储存环境温度：–10 ～ +85℃
工作方式：连续工作
