扭矩测试比较成熟的检测手段为应变电测技术,它具有精度高、频响快、可靠性好、寿命长等优点。 将*的测扭应变片用应变胶粘贴在被测弹性轴上,并组成应变桥,若向应变桥提供工作
电源即可测试该弹性轴受扭的电信号。

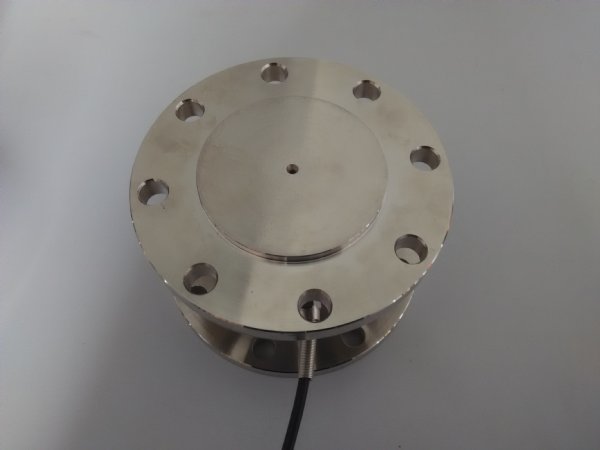

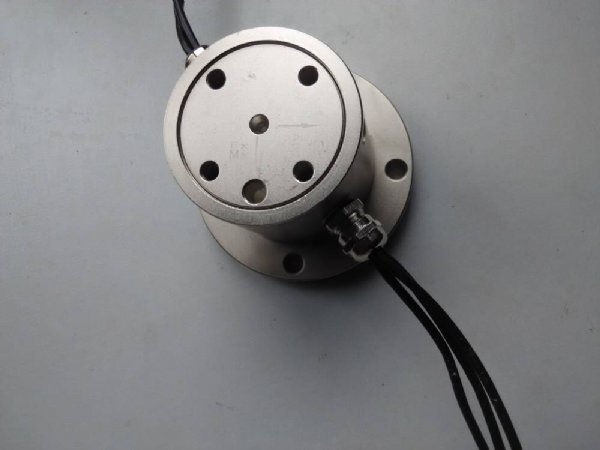

扭矩
传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛,主要用于:
1、电动机、
发动机、内燃机等旋转动力设备输出扭矩及功率的检测;
2、
风机、
水泵、
齿轮箱、扭力板手的扭矩及功率的检测;
3、铁路机车、汽车、
拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;
4、可用于污水处理系统中的扭矩及功率的检测;
5、可用于制造
粘度计;
6、可用于过程工业和流程工业中;
7、可以应用于实验室,测试部门以及生产监控和质量控制;
技术指标Technical Parameter
灵敏度 RatedLoad 1.0-2.0mv/v 输出阻抗Output Impedance 350±3Ω
非线性 Non-Linearity 0.2%FS 绝缘电阻Insulation ≥ 5000MΩ
滞后误差 Hysteresis 0.2%FS 激励电压Excitation Votage 5~15VDC
重复性误差 Repeatability 0.2%FS 工作温度范围Tempetature Range -35~+85℃
蠕变 Creep(30min) 0.2%FS 安全超载Safe Overload 150%F.S
零点输出Zero Balance 0.2%FS 传感器接线方式Sensor Mod of Connection 输入input: 红Red(+)黑Black(-)
输出output:绿Green(+)白White(-)
零点温度系数Tempeature Dffect On Zero 0.2%FS/10℃ 材质Material
合金钢或
不锈钢Alloy Steel or Stainless Steel
温度对输出灵敏度影响Tempeature Dffect On Output 0.2%FS/10℃
电缆线规格 ⌀5
输入阻抗Input Impedance 380±10Ω 电缆线长度 3M
