产品简介：
符合GB/T17651.1~2、IEC61034-1~2《电缆和光缆在特定条件下燃烧的烟密度测定》。用来测定电缆和光缆在特定条件下燃烧时释出烟的浓度。
主要技术参数：
一、 特点
本仪器涉及机械、光学、电子三个方面的专业知识，是机光电一体化产品，具有结构合理、性能稳定、操作简便等优点；WINDOWS XP操作界面、LabVIEW风格、完善的安全机制。测试期间实时显示测量结果并动态地绘出完美曲线，数据可以**保存、调阅和打印输出,可直接打印报表。见图1、图2
二、原理
电缆或光缆在特定条件下燃烧的烟密度光测系统由光源、硅光
电池接受器和计算机系统组成。光源产生的光通过3M×3M×3M的烟密度实验室，在光源对面的墙上形成一直径1.5m±0.1m 的均匀光束，安装在光束中心处的光电池检测来自光源的光束强度。当燃烧室内由于燃烧电缆或光缆产生大量烟雾时，烟把光电吸收掉一部分，达到硅光电池的光束强度就减弱，通过计算机系统对数据进行处理，就能够计算出相对于初始时为100％的具有线性响应的透光率It。
三、 燃烧室之设计
采取两种方式供客户选择：*一种采用砖砌墙，我公司提功设计方案，派专业工程师现场施工指导；第二种用合适材料固定在
角铁支架上而构成整个立方体燃烧室。
四、设备组成

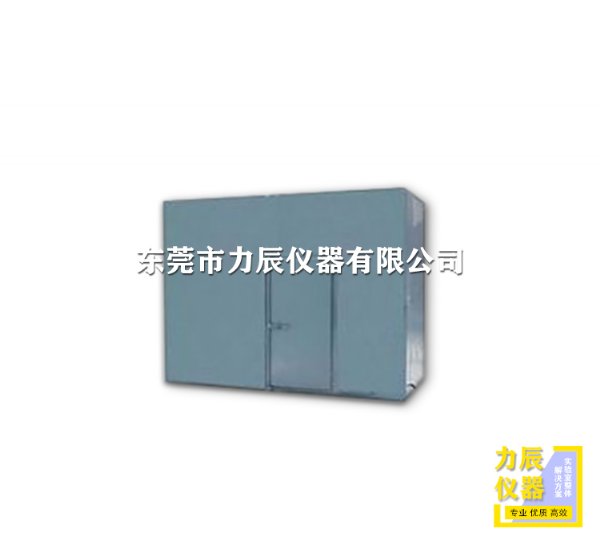

1、燃烧室：内尺寸：3M x 3M x 3M共27立方米。可为砖墙结构、也可为
钢板结构，由客户选择
2、光测装置：
A、光源进口石英
卤素灯：标称功率：100W 标称电压：12V 标称光返量：2000—3000Lm
B、接受器：为硅光电池 ，透光率0％为无光线通过，透光率100％光无遮挡完全通过。
3、标准火源：
A、火源为1.0L酒精
B、酒精盘：为
不锈钢，底面：210x110mm, 顶面：240x140mm,高度80mm
4、烟的混合：利用台式风扇使烟在燃烧室里均匀分布。
5、空白试验：燃烧酒精灯使燃烧室的温度达到：25±5℃。
6、测温装置：在门内面距地面高度1.5M,距墙0.5M的地方装有温度
传感器。
7、含透光率测量软件一套，可输出曲线和报表。
8、含电脑一台（
打印机自备）
