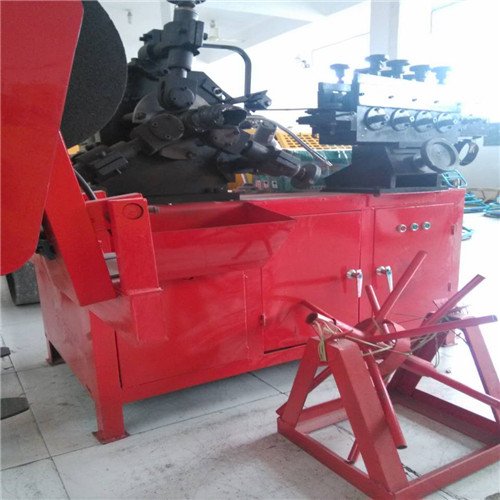

波纹管制管机是制作预应力工程混凝土用
金属波纹管的*设备，采用镀锌或冷轧辊
钢带卷制成双波形经咬边扣压而成波纹管，可以生产Φ35~Φ130以内各种直径的单、双波金属波纹管。本机生产的波纹管主要应用于用于后张法的
预应力混凝土桥梁、大型建筑等工程中的预应力成孔。该机体积小、结构紧凑、效率高、操作维护简单，适用于施工现场和工厂集中生产使用。且密封性能好，便于施工。
电机采用无级变速，出管率高，经久耐用。同时生产与之配套的扁锚用BGJ90型制扁管机。
DCZG-135技术参数:
1、 主电机功率:4kw
切割机功率：2.2kw
水泵功率40w
水箱容量: 23升 1 质量符合:JG/T3013-94(预应力混凝土用金属
螺旋管)《中华人民共和国工业行业标准》a、径向刚度≤0.2 ；b、抗拉伸荷载≥4500；c、抗集中荷载800N变形不大于0.2d。 3、 钢带规格:0.23～0.4×36±0.5 波纹管螺距: 26.5~28.5mm4、 产管速度:
Ф35～Ф58 8～10M/min Ф60～Ф85 7～9M/min
Ф90～Ф115 5～7M/min Ф120～Ф155 2～4M/min
Ф160～Ф205 1～2M/min Ф210～Ф305 1M/min 5、 制管内径:Ф35～Ф135(标准型) Ф140～Ф305(特殊型)6、 总质量: 450kg 7、尺寸(mm): 1100×800×1360(长×宽×高)
使用说明：
1、成形轧辊压出钢带左侧向上折边顺直切入螺旋套舌口根部，与螺旋形成同一角度。
2、螺旋套的位置:舌口应在模头圆弧点当模头旋转时与模头之间无严重摩擦。
3、缠绕钢带时，初学者是用手盘
皮带轮进行缴钢带咬扣。
4、翻边轮放置:轮尖接触模头的位置应距螺旋套舌口尖端2mm，调整时请勿太用力，以免轮尖挤压钢带压裂。
5、压边轮紧贴钢带，使钢带上、下折边沿着翻边轮与压边轮之间滑走扣紧，调整压边轮也勿需太大力，以免易压裂或压蹦翻边轮。
6、压花轮与直
齿轮:应根据折扣边的角度，放置轮走向与边的角度应基本一致调整时以压紧、有明显压痕即可。
7、压紧轮:根据扣好压边的边沿，角度稍微向右摆，力度以手力扭紧，出管时再根据情况调节。
8、调节翻边轮、压边轮伸缩叉及压花轮、压紧轮推进筒的力度尽可能不使用
扳手来旋扭，以免造成受力过大或不均时顶主轴变形。
9、接驳钢带:a:钢带
接头处以剪斜(约30°角)口为佳，两端搭接约3～4厘米并对齐两边，用6～8kw
点焊机点焊，点位以距钢带边3毫米及中心点，焊8～9个点为宜。b:手工接钢带时接头口要剪平，并剪掉尖角(5×45°)，然后折约5mm长度，两边接头对扣并锤平紧贴，把固定
弹簧两端的
螺杆松开，穿好钢带后在上紧，此接法再过轧辊时要缓慢，切忽快速以免脱扣。
