编号 项 目 参 数
1 切割管径 *大管径30-240mm
2 切割方式 等离子切割
3 等离子
电源功率 华荣LGK7-63
4 等离子切割管壁厚度 1-12MM
5 有效切割工件长度 3000mm
6 要求工件椭圆度 ≤1％
7 切割速度 10～1000mm/min
8 移动速度 10～12000 mm/min
9 割炬轴向摆动角度 30°
10 割炬径向摆动角度 30°
11 切割精度执行标准 按国际标准ISO9013-2002及ISO8206-1991
12 卡盘性质 手动3爪联动自定心
13 手动卡盘加紧装置 1套
14 托架数量 2组
15 切割长度精度 ±1.5mm/m
16 机器颜色 企业色
17 待割管*大重量 500Kg
该设备的工作流程：
（1）、程
可直接于机器上或离线辑器编程。采用菜单式选择输入切割参数，如外径，壁厚，坡口角度，偏离，补偿数据等。同时可通过其他专业软件作无逢连接如STCAD。
（2）、管子下料
操作员从网络上或机器上启动程序，管料用吊装工具放置在管座上。
（3）、测量水平
操作员根据管子外径偏差用管座手杆调节水平。
（4）、管子锁定
采用手动调节之三爪自动定心夹头锁定管料外径。
（5）、开启切割
将切割头移动到管端进行切割，设备会自动按程序自动定位进行下一部切割，至根据编程完成所有切割程序。
数控
切割机专注制作生产十多年
从业经验丰富
切割工艺更贴合各行业使用
【源头厂家】
【全国招商加盟】
【实力供应商】
【仓储式销售】
【24小时在线客服】
【支持工艺订制】
【一台设备可代替3-5个工人】
【每年可*少节省原材料5％—10％左右】
提供大中小机型配置方案

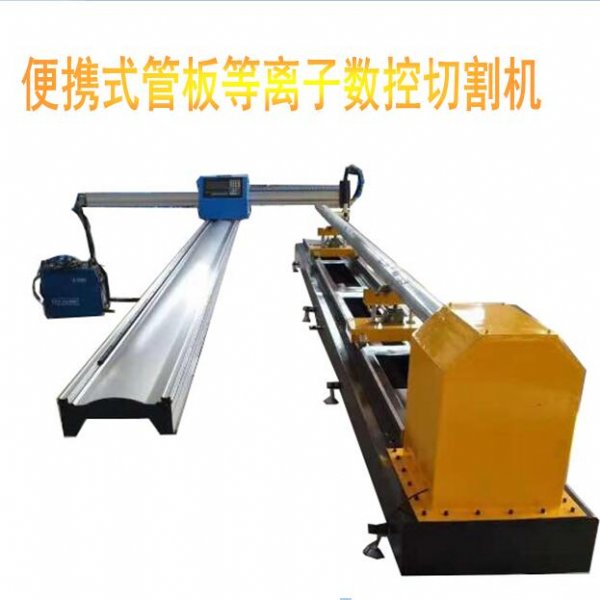

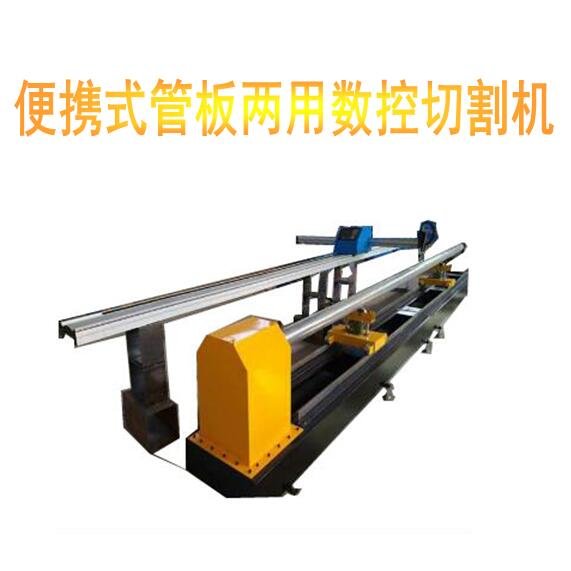

小型便携式
钢板圆管两用
数控切割机适用于各行业批量切割工件
龙门式多头多直条下料数控切割机适用于大型数控

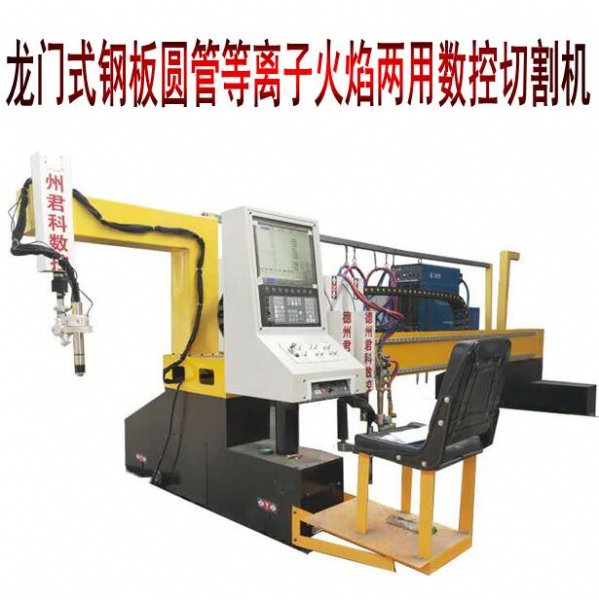

加工中心龙门式管板等离子火焰两用数控切割机适用于板材
管材等切割工艺

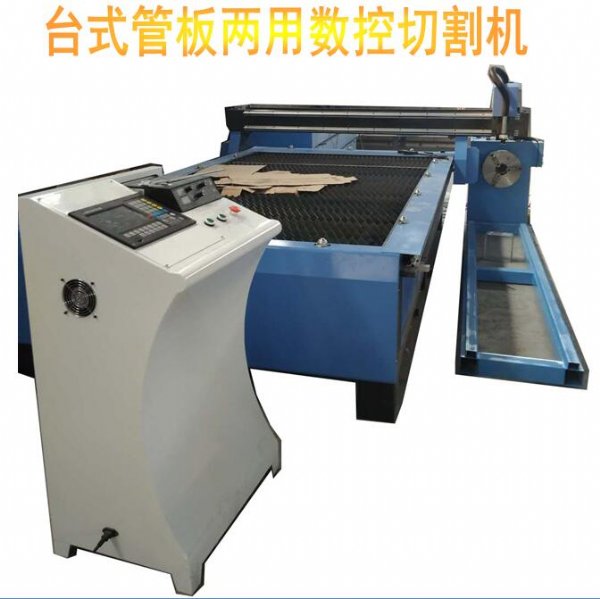

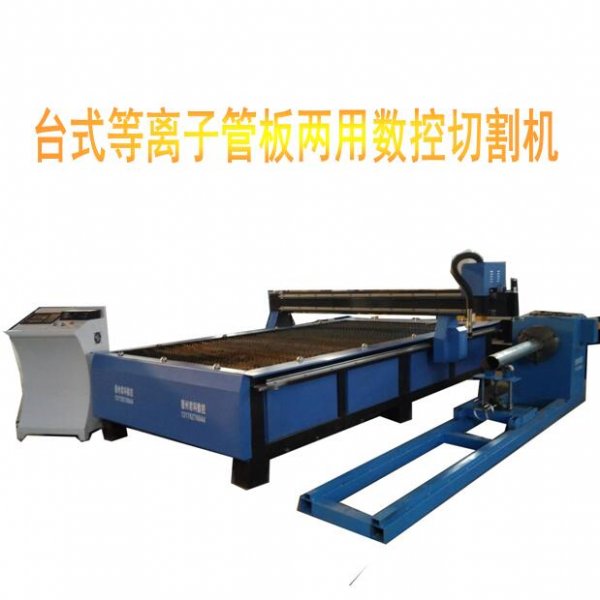

台式等离子数控切割机适用于薄板薄管的高速批量加工生产使用
方管数控高速切割设备
相贯线圆管
钢管等离子数控切割机
可以完成马鞍口型、开圆孔、开方孔、角度切割、打坡口等
所有配件成本销售
可满足类激光精细切割工艺
等离子电源、美国海宝 、德国凯尔贝
国内业界工业型一级品牌
成都华远 、成都华荣 、无锡马斯克
套料软件 标准版 *版
starca北京斯达峰、fastcam上海发思特
操作系统 钢板平面 钢管三维
上海交大方菱F2300B、上海交大方菱F2100BX
支持任何工艺订制
