反吹

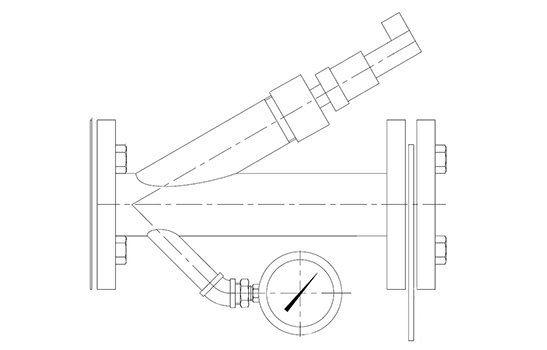

角阀脉冲清洁阀是Shell粉煤气化装置中陶瓷高温高压飞灰
过滤器滤芯在线反吹清洁系统的重要装置,用于控制飞灰
过滤器滤芯反吹清洁后的压降低于zui大值4kPa(正常为2kPa),防止过滤元件的损坏失效,保证煤气化工艺系统正常工作。该阀门开关频繁,与高温高压粗合成气直接接触,并要求在高压差条件下产生脉冲气流。因此,对喷射脉冲清洁阀的结构设计、制造工艺和材料选择均提出了很高的要求。
介质：混合气CO 62～66％, H2 19～25％, H2O≥15％等；
进口压力：6.2 MPa～8.1 MPa；出口压力：3MPa～4MPa；
进口介质温度：170℃～230℃；出口介质温度：340℃～400℃；
响应时间：＜0.25s；开阀时间：＜0.1s；反吹时间：＜0.1s；关阀时间＜0.1s； 连续使用寿命：＞十万次；
用途：用于煤气化工厂的反吹系统。
