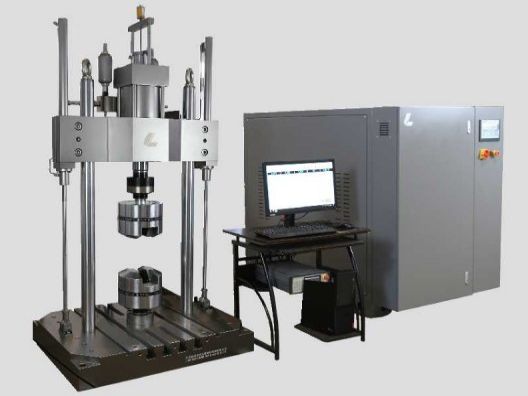

简介
LF电液伺服试验系统用于通用材料和构件的测试应用。LSI系列落地型加载框架用于进行从材料力学性能测试到小型构件测试，适用于针对各类材料的测试应用，例如各类复合材料、
钢材、铝合金、超级合金等等。
载荷框架
采用全新设计，具有很好的刚性且易于维护
采用高品质作动器，高精度机械加工立柱，激光对准加工确保了系统的动静态试验性能
具有对中环设计，确保试验同轴度
油缸上置/下置灵活配置
易于控制的操作界面，简洁使用
液压升降锁紧系统，可快速调节位置的十字头，便于安装试验件
配置参数
机型：25kN/50kN/100kN/150kN/200kN/250kN/300kN/500kN
横梁位置调节：液压驱动
横梁位置锁定：自动液压锁定
集成液压
夹具控制
控制器平台：iE50
软件：Dynamic Builder

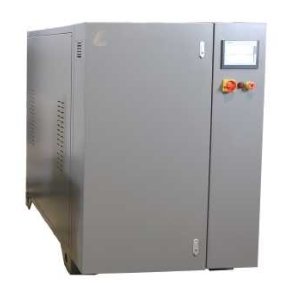

伺服系统
油浸
电机，吸震降噪设计，泵站整体噪音低于65dB，更适合室内和低噪音场所试验
具有西门子
PLC进行温度测量、报警；空气过滤装置、油位显示和报警、自诊断和异常停机等功能；泵站按标准模块化设计生产制造，技术成熟，性能稳定；配置的中继稳压模块，与作动器相连
油泵选用意大利德玛仕公司螺旋内啮合
齿轮泵，噪音低，具有优良的耐久性和长寿命
油泵电机组配置减振装置（选用
减振垫）。以减少振动和噪音
采用高低压切换阀组进行液压系统的起停（伺服控制器远程控制）
全封闭标准伺服油箱，钣金密闭式框架结构，具有隔音设计
在载荷框架中集成安装有电液伺服系统，可以直接安装电液
伺服阀以及蓄能器，提供本地的液压控制。试验设置阶段能够限制作动缸运动速度。
互锁保护系统：锁紧油缸处于松开位置，只有升降油缸可以动作，主油缸不能动作
采用CE规范的设计，
换向阀采用手动阀或者带位置反馈的
电磁阀夹具配置

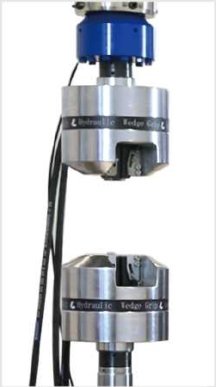

楔形液压夹具
不同形状的试样装夹可以通过更换钳口来实现；钳口通过拉伸
弹簧和弹簧挂柱固定在夹具体上，更换快捷简易；可以通过更换夹具来满足客户不同要求的测试实验。夹紧力方便直观可调，适应不同试样。

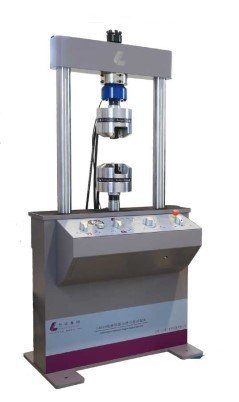

拉压双向低周循环液压夹具
适用范围：静态拉伸试验；金属材料拉压反向试验；金属低周循环试验（LCF，（ASTM E606）；金属高周循环试验（HCF，ASTM E466）
液压夹具独特的设计特别适合用于应力和应变控制的测试，包括加载曲线通过零位置或零负荷，完全满足ASTM E606低周疲劳或应力控制测试的要求。在这些应用中，机器的横向和垂直刚度需要特殊的设计才能保持正确的加载，以达到标准规定的同轴度要求。液压夹具的夹紧包括自动对中和自锁球形阀座，以避免负载链的错位，导致试样过早地在屈曲模式下失效。*高试验温度可以达到1000摄氏度。
设计性能自锁和自动对中无间隙设计
快速插装液压管路接口轻量化设计
液压夹具容易操作，容易使用，不需要其它工具，意味着更高的生产效率
100kN*高使用温度1000°C
试样
接头：螺纹试样M20，M16，M12*高使用温度1000°C
其它夹具
C（T）夹具
复合材料试验夹具
CTOD夹具
订制非标夹具
Dynamic Builder试验软件系统
全球数据共享兼容，完全开放的数据平台，可以让用户自己进行试验模块的开发
联网远程支持
窗口显示电流，*大*小，峰值，谷值，命令输出，循环计数
自动保存峰值谷值，可以输出到Excel和txt格式文件Data
自动数据采集设定
可以回放以前的数据并且可以输出数据选项
选择保存测试配置文件
自动调整曲线刻度
各个通道标定
参数表
机型/参数指标:LF5105、LF5255、LF5505
载荷：25kN/50kN/100kN、100Kn/250kN、250kN/500kN
油缸行程：±50mm/±75mm、±75mm/±100mm、±75mm
*大试验空间：120mm、1600mm、2000mm
*大试验宽度：550mm、650mm、780mm
机架刚性：6.5x108N/m、9x108N/m、10.9x108N/m
设备重量：约1200kg、约1800kg、约2600kg
