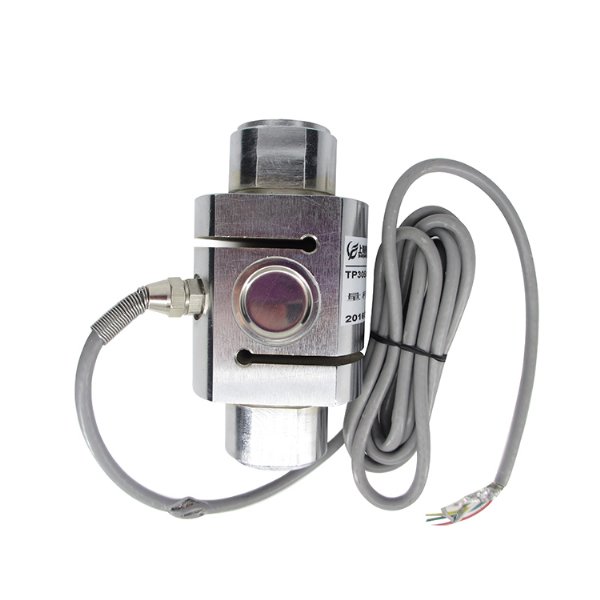

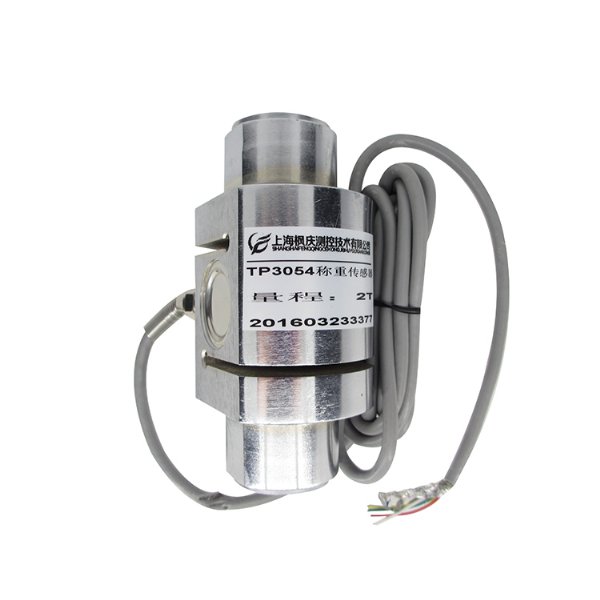

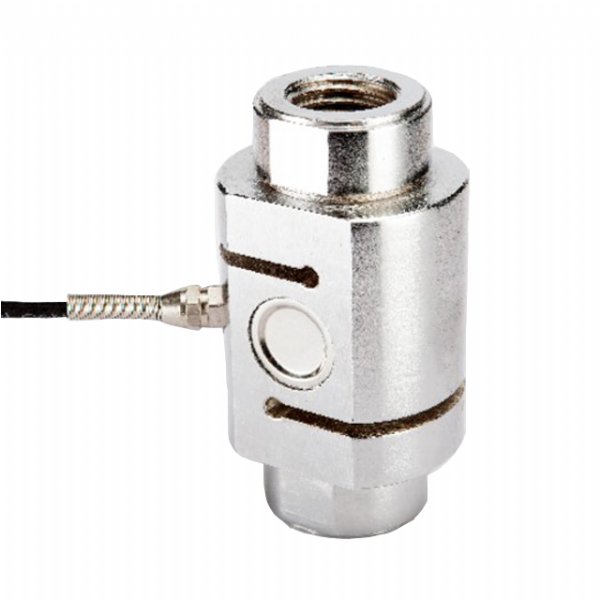

TP3054柱式
传感器结构简单紧凑，体积小，重量轻，坚固耐用，设计计算、机械加工、表面处理都极简单。采用单层膜片或双层膜片焊接密封工艺后，可获得很好的抗侧、抗扭能力。传感器刚性好，固有频率高，动态响应好，有利于动态测量。
产品特点
高精度、高稳定性
抗偏载能力强
输出对称性好、拉压两用。
产品应用
适用于料仓秤、配料秤、机电结合称、吊钩秤及其它力值的测量与控制及计算机控制配料系统等。
产品参数
技术参数
量程 2、3、5、10、15、20、30、50 t
灵敏度 2±0.1mv/V 输入阻抗 735±35Ω
综合精度 0.1 ％F·S 输出阻抗 700±3Ω
蠕变 ±0.05 ％F·S/30min 激励电压 5～12 VDC
非线性 ±0.05 ％F·S 工作温度范围 -20～﹢70℃
滞后误差 ±0.05 ％F·S 允许过负荷 120％F·S
重复性误差 ±0.05 ％F·S 防护等级 IP66
零点温度系数 ±0.02 ％F·S/10℃ 材质
合金钢绝缘阻抗 ≥2000MΩ 线缆 Φ5×2000mm
输出 0-10mV,4～20mA,0～5V,0～10V,R485,R232
外形尺寸(mm)
量程 L ΦA ΦB M
2T 104 56 41 M16*1.5
5T 100 68 38 M24*2
7.5/10T 128 84 48 M30*3
15/20T 154 94 60 M36*4
30/40T 176 119 80 M42*4
50T 260 120 110 M42*5.5
75～200T 尺寸根据客户需要
