复位方式:手动复位
动作行程:20mm
极限行程:25mm
触点数量:2个HQJ-15GW32-C
微动开关动作力:5kg
触点容量:AC380V/5A
防护等级:IP65
可靠性:>106次
环境温度:-30℃~ +60℃;
相对湿度:不大于85％

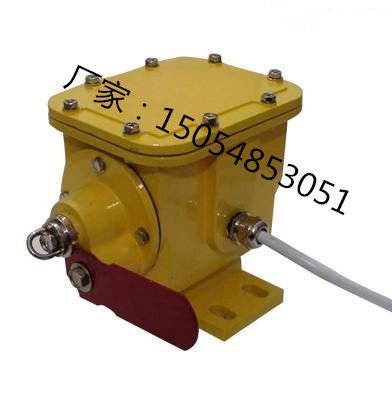

防爆的SM-K-AS纵向撕裂开关预防皮带发生纵向撕裂，将在*一时间发出报警（纵撕发生1秒内）并停止皮带运行
1.结构简单牢固、不需维护 2.铸铝外壳带防护层 3.整体式盖板,易于接线 4.大容量 触
工作原理:
防爆的SM-K-AS纵向撕裂开关成对安装在
输送机皮带两侧,由两段乙烯外套的航空
钢丝绳连接起来。绳的一端**固定在支撑托架上,另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路,当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时,即探测出故障。因为线绳的受力作用下,它把拉环轴向外拉出却使自销手柄向上弹起,此时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按,是机内的凸轮轴复位待开机。
防爆的SM-K-AS纵向撕裂开关使用说明:
1.撕裂开关设置在受料段
胶带下缓冲
托辊之间。
2.按上安装支架和撕裂开关,撕裂开关的拉环要与胶带边缘同高,若高度不够可在支架下加上
垫铁或
槽钢,测好高度后再把支架与支座焊牢。
3.挂上拦索:一端穿过撕裂开关的拉环用索扣扣死,另一端穿过对方撕裂开关支架中间的圆孔待用。
4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起,但不能扣死要活动。
5.收紧双方支架中间孔内的拦索然后扣死索扣。
6.拦索的松紧:一般作用在0.9kg即可触发开关为宜。
7.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。
