高性能应力吸收膜应用技术说明

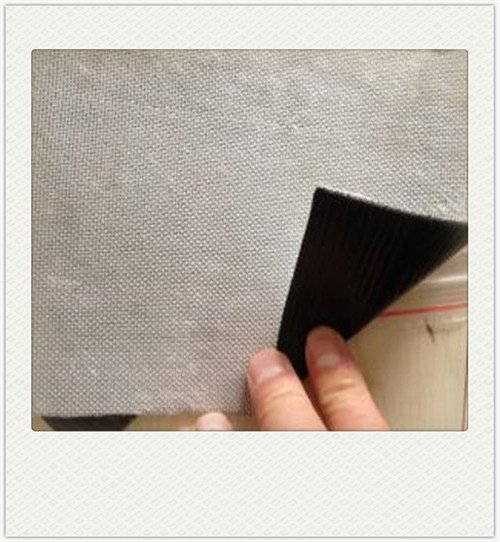

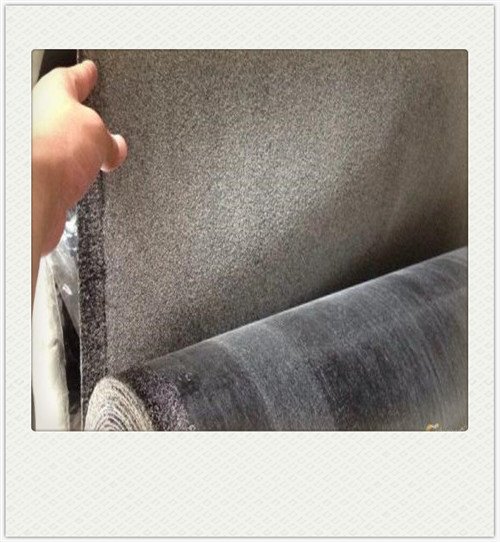

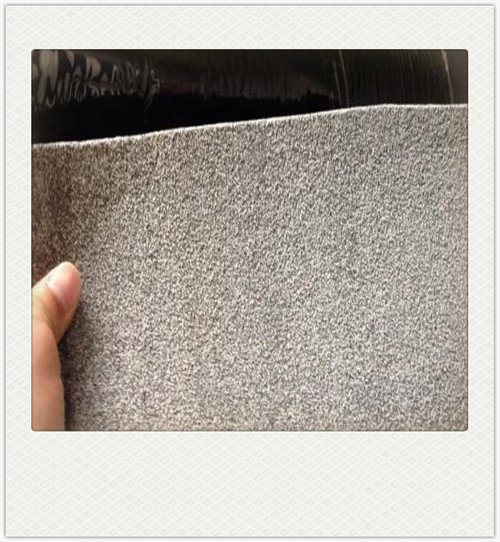

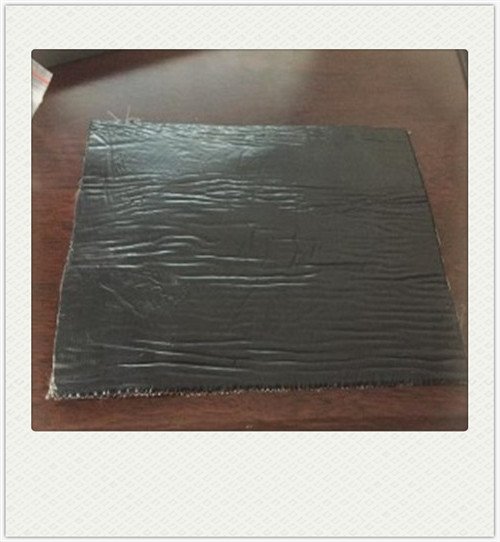

“高性能应力吸收贴”是一种新型的高性能
防裂贴。选用抗折性能好、拉伸强度高、能**防腐的高模量聚酯布为基材，复合在高软化点、低温柔韧性良好的高性能粘弹材料内。高性能应力吸收贴是继防裂贴、
土工布、
土工格栅、条带聚合物、聚酯
玻纤布之后发展起来的一种新型复合土工合成材料，与沥青混合料有良好的相容性。
技术指标
项 目 指标要求
去砂厚度 1.8mm±6％
软化点 85~115℃
不透水性 0.3MPa，30min不透水
抗拉强度(50mm) 纵向 ≥600N
横向 ≥500N
伸长率（纵向） ≥20％
耐热度(内增强层) 180℃无明显变形
整体低温柔性 -20℃，无裂纹
粘附性 防裂贴与
铝板 ≥4.0N/mm或粘合面外断裂
CBR顶破强力 KN 1.8
抗穿孔性 不渗水
高温抗剪 ≥0.12 MPa(50℃)
芯材成分 高模量聚酯布
芯材上、下层高粘沥青厚度 ≥0.3Mm
整体单位质量 3.2 KG/㎡±10％
幅宽 1250px
施工说明
1、水稳稳定碎石基层预切缝
a、 水泥碎石稳定基层摊铺碾压7天后立即进行预切缝处理。
b、水泥碎石稳定基层预切缝的间距为10m或20m，预切缝的宽度不大于5mm。深度为水稳层厚度的1/3。
c、 施工前清洁、清扫处理。
2、喷洒粘层
在铺贴高性能应力吸收贴之前，应在接缝部位均匀喷洒粘层，用量0.3~0.6L/m2，撒布宽度大于应力吸收贴250px，待乳化沥青破乳，水分蒸发完成后，再铺设高性能应力吸收贴。
3、铺贴高性能应力吸收贴
按设计要求的宽度，以
伸缩缝（裂缝）为中心线，将成卷的高性能应力吸收贴展开，以伸缩缝（裂缝）为中心线，左右各1/2的铺放在要做防裂的部位，隔离膜一面朝下，撕掉下面的隔离膜，将高性能应力吸收贴平坦地铺贴在基础面上。
4、高性能应力吸收贴铺设完毕后，用砂包或压辊将高性能应力吸收贴压平。
5、遇两块高性能应力吸收贴搭接，宽度应在8~250px。搭接处用压辊压实，使其粘接牢固，
也可采用对接方式。
6、摊铺沥青混凝土
在铺贴好的高性能应力吸收贴上面直接摊铺沥青混凝土。
注意事项：
1、基面潮湿及雨、雪天不得施工。
2、气温低于5摄氏度时不宜施工。
3、沥青混凝土摊铺时车辆不得在高性能应力吸收贴上就地碾转掉头。
