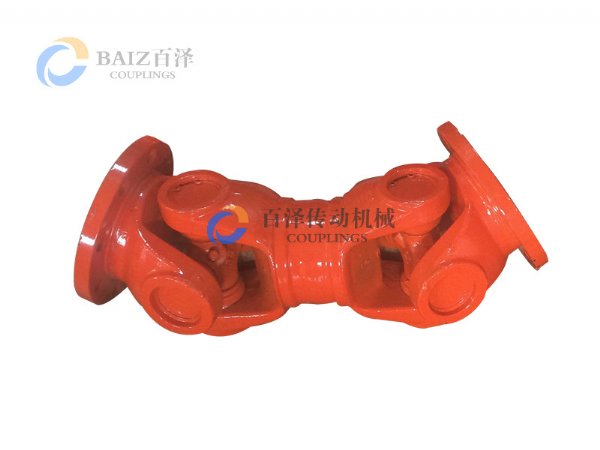

SWC390DH
碎石机万向
联轴器简介：
万向联轴器是一种应用十分广泛的机械通用件，也可以叫做万向轴，它的主要功能是传递运动和转矩。除基本功能外，还有其他辅助功能，如补偿轴向、径向、角向位移的功能及不同程度的减振、缓冲功能和过载安全保护功能等，以满足不同机械设备传动系统的需要，尤其重要的是万向联轴器是所有联轴器中能补偿角向位移*大的一种联轴器。
SWC390DH碎石机万向联轴器结构原理：
万向联轴器是由两个叉形零件和一个十字形零件联接而成。因而，单个万向联轴器不适合用在转速高、两轴线夹角大的联接。为了克服以上缺陷，可以选用双联万向联轴器，是用一根中心轴联接两个万向联轴器,装置时使主动轴与从动轴与中心轴的轴线夹角持平,并使两头的叉形零件处在同一平面内，这样可以使主动轴与从动轴的角速度随时持平。
SWC390DH碎石机万向联轴器特点：
1、传动效率高，其传动效率达98-99.8％，用于大功率传动，节能效果明显。而且它的角度补偿能力也是比较大的。
2、运载平稳、噪声低、装拆维护方便，且结构紧凑合理，SWC-BH型采用整体式叉头，使运载更具可靠性。
3、承载能力大，与回转直径相同的其它型式的联轴相比较，其所传递的扭矩更大，此对回转直径受限制的机械设备，其配套范围更具优越性。
SWC390DH碎石机万向联轴器选型计算：
根据JB5513-91标准，SWC-Ⅰ和SWC型万向联轴器参考按下列方法选型，计算转矩由式(1)、式(2)或式(1)、式(3)求出：
(1)Tc=KT.....
(2)T=9550*Pw/n
(3)T=7020*Ph/n
以上式中：
Tc — 计算转矩，N·m;
T — 理论转矩，N·m;
Pw — 驱动功率，kW;
PH — 驱动功率，hp;
n — 工作转速，r/min;
K — 工作情况系数
SWC390DH碎石机万向联轴器主要应用于：泵,组装运输机,定量
给料机,主动传动装置,搅面机,抓斗
起重机,切割头传动装置。
轴套与万向联轴器
法兰端面连接采用梯形齿端面齿连接的优点：
(1)安装相当方便，由于端面齿是发散型结构，都有中心，装配式两端面会自动对心啮合。
(2)相对于矩形键连接端面齿连接受力面积增加了数倍，完全避免了受力破坏。
(3)齿底留有间隙，当齿面磨损时，可通过收紧
螺杆，使两端面重新咬合，而不需更换和修复。
(4)加工精度高，端面齿是在数控
机床上加工，配合度更加精确。
