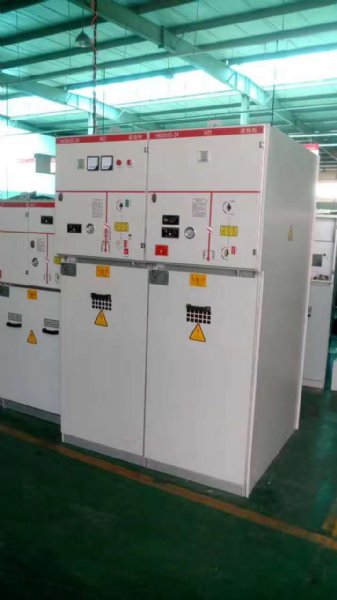

HXGN15-12六氟化硫
环网柜(SF6)型单元式交流金属封闭环网开关设备（以下简称环网柜）是我们在引进国外先进技术并按照国内内电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。各项技术性能指标全IEC62271-200：2003和GB3906标准。
HXGN15-12六氟化硫环网柜的主开关、操作机构及元器件采用ABB公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6。
断路器或VD4-S型
真空断路器。其操作方式分为动、电动两种。
HXGN15-12六氟化硫环网柜柜体经数控
机床加工后铆接而成，防护等级达到P3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、高参数、*、少维护等极具显著的特点。
HXGN15-12 (SF6)型单元式交流金属封闭环网开关设备，适用于交50Hz、12kV的电力网络中，作为电能的接受和分配之用。柜内主开关为SF6开关。
HXGN15-12六氟化硫环网柜的型号含义
工作条件
1.环境温度：上限+40℃，下限-25℃；
2.海拔高度：海拔高度不超过2000m；
3.相对温度：日平均值不大于95％；月平均值不大于90％；
4.周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
5.无经常性的剧烈振动。
基本组件
◆SFL型
负荷开关（ABB原装件）
SFL型负荷开关为双断点、旋转式动触头，以SF6气体为灭弧介质，动静触头置于加强结构的模铸环氧树脂外壳中。在操作轴引出端是一个透明的热压威型的塑料端盖，透过端盖可以观察状态。
每个开关充以1 4巴气压的SF6气体后是**密封的(SFL意“**密封”)，用氦检测器可以检查有无气体渗漏。
开关垂直或水平安装不限，在单元式柜内，典型的安装方式是在电缆室和母线室之间置一钢隔板，水平安装。这种安装方式将开关外壳封在接地的
钢板内并将母线与电缆
接头之间相隔离，以符合运行维护的*严格安全要求。
假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将补冲开，把电弧气体导出开关之外，随后柜上面的泄弧活门被冲开并将过压气体导向柜外。
◆可选的装备—辅助触点2常开2常闭+扩展2常开2常闭—分励脱扣线圈供带A机构的SFL。
◆选K机构的开关SFL12/17.5 lVDP575305Rl
SFL24K IVDP575304RI
◆选A机构的开关SFL12/17.5 IVDP575303RI
SFL24A IVOP575302R
◆VD4-S真空断路器(ABB原装件)
VD4-S型真空断路器是专为单元
开关柜设计的，其开断容量足以应付各种状态，包括正常投切设备或分支网络的操作以及特殊情况下开断短路等。
◇真空断路器对在工作电流范围内频繁操作的网络尤为适用。VD4-S真空断路器配有
弹簧操作机构具有重合闸功能（分-0.3s-台分-180s-台分）．并且动作可靠，寿命长。整个断路器包括三只
真空开关泡，外部是树脂绝缘筒，立式结构。
◇电弧的熄灭是由于灭弧触头的螺旋型沟槽使电弧产生强制性移位的结果。由于开关绝缘筒内*低静态真空度是10-4至10-8巴，所以尽管开关触头间相对只有不大的间隙，却可以得到很高的绝缘强度。电弧在短路电流*一个零点时熄灭。
◇由于触头间隙小，电弧压降处金属气体等离子区导电率高，加上燃弧时间短，使得电弧能量极低，这对触头乃至整个开关寿命的延长都是有利的。
标准装备—手动操作 可选装备-s5或PR512过流
继电器 断路器型号
—电动操作 一低电压脱扣器 V04 1206-20S
—辅助触点2常开2常闭 一联锁线圈 V04 1706
一分励跳闸带位置接点 VD4 2406
一分励合闸线圈
