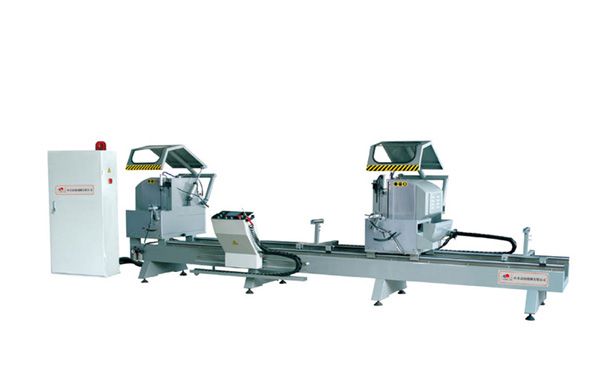

性能特点
● 加工范围大，用于
铝型材及
幕墙型材的切割下料。
● 加工效率高，适合规模生产。
● 安全防护设置齐全。
● 采用CNC设计，对不同规格的型材可实现自动定尺下料。
● 机身采用先进的
钢结构设计，经过时效处理，保证其机身有良好的刚性，不易变形。
● 高品质进口
铝材*
硬质合金锯片,保证精确的切割性能。
● 主轴精度高，保证锯片转动平稳，有效提高型材切割面的表面质量。
● 锯片进给系统采用气液阻尼缸，确保匀速进给，运动平稳。
● 进给机构采用进口扁平导轨、直线
轴承运动副，运动精度高，定位准确。
● 机头自动回转，双向定位、夹紧，准确且稳定。
● 锯切时密封好，有效防止锯屑四溢。
主要技术参数 MainTechniqueParameter
● 电 源 Powre aupply 380V50HZ(三相四线）
● 电 机 Motor power 功率2×2.2KW+1.5KW
● 转 速 Rotary speed 3850r/min
● 工作气压 Air pressure 0.5MPa-0.8MPa
● 耗气量 Air consumption 200L/min
● 锯切长度 Cutting length Max4200mmMin400mm
● 锯切宽度 Cutting width Max135mm
● 锯切高度 Cutting heigh Max300mm
● 锯切角度 Cutting angle 90° 45°
● 进刀速度 Feeding speed 无级调速0-3M/min
● 锯片规格 Saw blade dimension Φ500mm×4.4mm×Φ30mm=120
● 外形尺寸 Overall dimension 5500mm×1750mm×1990mm
● 重 量 Weight 约2000kg
◆ 设备加工精度 Processing Accuracy
重复定长精度 Repeat locating length ≤0.2mm
型材切割角度允差 Cutting angle allowance ±5＇
切割型面的平面度 Cutting profile surface planeness ≤0.10mm
切割型面的粗糙度 Cutting profile surface roughnessRa 12.5μm
