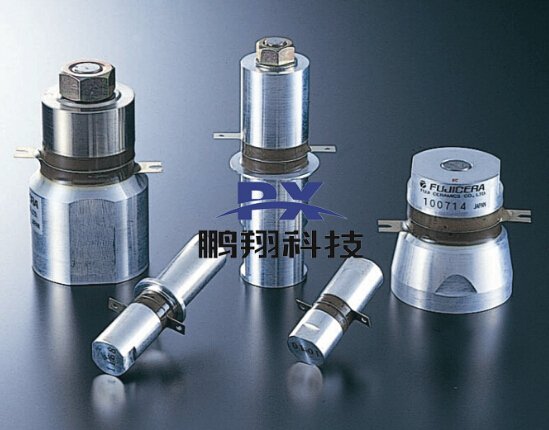

超声波换能器
超声波换能器是在两块金属之间夹上压电元件组成的一体结构，由于是法国P.Langevin(兰杰文)发明的而叫作兰杰文型换能器，由于多为用
螺栓将环状压电元件夹紧的一体结构，故也叫做螺栓紧固型换能器。由于其可以高电力，高振幅驱动，而可用于超声波动力应用。
超声波振动子单元的特征
机械Q值高
强度高•坚固
能量集中易安装
机械设备安装简易
转换效率高•发热少
主要种类•用途
超声波
清洗机引线接合机
塑料
焊接机超声波刻录机
雾化泵
超声波测量
鱼群探测机•声纳
典型品种规格（清洗用）
型号 FBL28452HS FBL40452HS FBL28502HA
外形尺寸外径(mm) 45 45 50
高度(mm) 79 53 76
电气参数频率(kHz) 28 40 28
瞬态响应(mS) 20 15 20
静
电容量(pF) 3800 3800 3800
额定功率(W) 70 70 70
安装方法 螺栓紧固 螺栓紧固
胶水粘接
典型品种规格（焊接用）
型号 FBL28252SSF-FC FBL40152SSF-FC FBL60152SS FBL50152H-FC
外形尺寸外径(mm) 25 15 15 15
高度(mm) 91 66 42 55
电气参数频率(kHz) 27.9 39.5 60 50
瞬态响应(mS) 15 9 9 9
静电容量(pF) 2200 900 900 900
额定功率(W) 75 25 25 25
安装方法 螺栓连接 螺栓连接 螺栓紧固 螺栓连接
