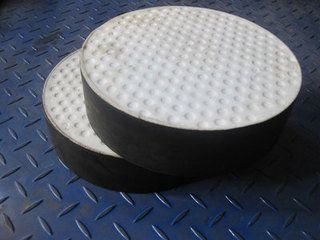

橡胶支座型号为GYZ200x42,其中的字母代表的是什么意思?GYZ200x42GYZ代表公路圆形
板式橡胶支座,属于一个支座系列原由:GYZ就是“公圆支”的拼音*一个字母后面数字表示这个公路圆形板式橡胶支座的外形尺寸200x42表示支座直径为200mm,高度为42mm(为一个圆柱体)我公司专业生产订做
桥梁支座,
橡胶垫块,板式橡胶支座,四氟滑板式橡胶支座,GYZ板式橡胶支座,
盆式橡胶支座,桥梁
伸缩缝,板式橡胶伸缩缝,橡胶胶
充气芯模,桥梁
橡胶气囊,GQF-C型

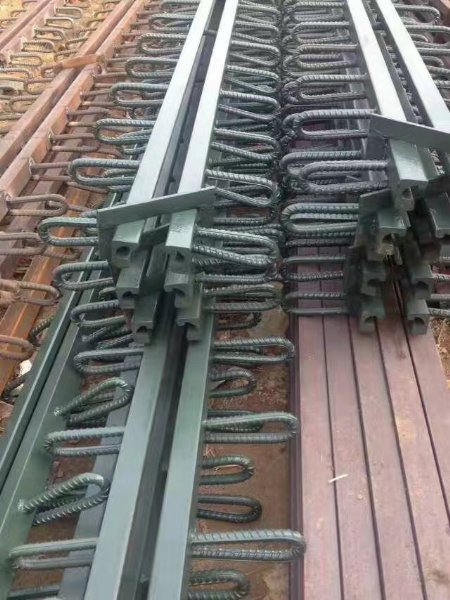

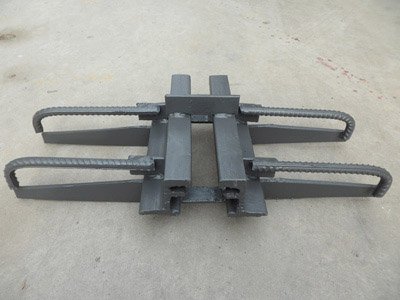

桥梁伸缩缝,拉压支座,GQF-E80型伸缩缝,遇水膨胀
止水条等产品
四氟矩形橡胶支座的安装:⑴、四氟支座上下
钢板与桥梁的连接。a、为保证四氟滑板支座更换方便,将梁底预埋钢板与支座钢板分开用
螺栓或焊接连接。b、为防止四氟滑板支座滑出
不锈钢板以外,在支座上钢板处刻槽将
不锈钢板锚于槽中,以增加抗震性能。c、在支座下钢板安放支座位置处要扣5mm深度刻槽,将支座置于槽口,以增加支座抗滑承载力。⑵、上下钢板同梁底、支承垫石用环氧树脂
砂浆粘结,可采用如下配比(按重量份)环氧树脂6101:100;苯二甲酸二丁脂:12;乙二胺:8-10(或三乙烯四胺:14-15);水泥或石灰粉或细砂:250~300,因乙二胺在夏季固化过快,建议夏季用三乙烯四胺,春冬季用乙二胺。⑶、四氟支座必须设置
防尘罩,防尘罩用5mm厚橡胶片或尼龙纤维布制成,四周用不锈钢压条和不锈钢
螺丝钉固定
支座安装注意事项
1应尽量选择年平均气温时进行,同时必须按照设计图纸标明的支座中心位置正确就位,并保证支座与上、下部结构之间紧密接触,不得出现空隙。支座应尽量水平安装,当必须倾斜安装时,纵坡不能超过2%,且在选择支座时,要考虑因倾斜安装所需要增加的剪切变形影响,当纵坡大于2%时,要采取措施使支座平置。
2支座应考虑更换、拆除和安装方便。任何情况下允许两个或两个以上支座沿梁中心线在同一支撑点并排安装,在同一根梁上,横向不得设置多于两个支座,也不允许把不同规格的支座并排安装,且施工时要确保每个支座均匀受力。
3选择支座承载力时,尽可能与桥梁实际支点反力相吻合,而不应采用比桥梁支点实际反力大得多的规格支座。
4注意梁底预埋钢板尺寸及锚固螺栓位置。梁底预埋钢板尺寸及厚度,设计人员可根据实际需要自行确定,一般比支座上钢板尺寸略大为宜。施工时需确保梁底预埋钢板锚固螺栓位置和支座上钢板及墩台上安放支座下钢板处锚固螺栓位置准确无误
